D332 Проект лаконичного коттеджа

Сравнить проект В избранное

PDF Распечатать

Подготовка проекта:

Готов к отправке

Стоимость проекта

25 000₽

Что входит в стоимость проекта?

Купить проект

Задайте вопросы по проекту нашему архитектору

8 (800) 200-28-83

Время работы: пн-вс: с 9:00 до 20:00

Задать вопрос по проекту

D332

100 м²

О проекте Состав проекта Варианты⁷

Технические характеристики

Общие

Материал стен

Газобетон

Общая площадь

100 м²

Жилая площадь

67.7 м²

Площадь застройки

73.6 м²

Приведенная площадь

97.57 м²

Количество жилых комнат/спален

Этажи

1 этаж + мансарда

Гараж

Нет гаража

Подвал / цокольный этаж

Без подвала

Длина дома

8.9 м

Ширина дома

7.3 м

Высота в коньке

9.1 м

Кровля

Ондулин

Облицовка внешних стен

Мокрая штукатурка

Облицовка камнем

Толщина несущих наружных стен

300 мм

Межэтажные перекрытия

По деревянным балкам

Внутренние не несущие перегородки

Каркасно-обшивные

Фундамент

Малозаглубленные ростверки

Терраса

Без террасы

Дополнительные

Мансардные окна

Есть

Камин

Есть

Сауна/баня внутри

Нет

Площадь гостиной

14 м²

Площадь кухни

13.8 м²

Количество санузлов

Котельная

Есть

Кабинет

Есть

Хозяйская гардеробная

Есть

Кладовая

Планы помещений

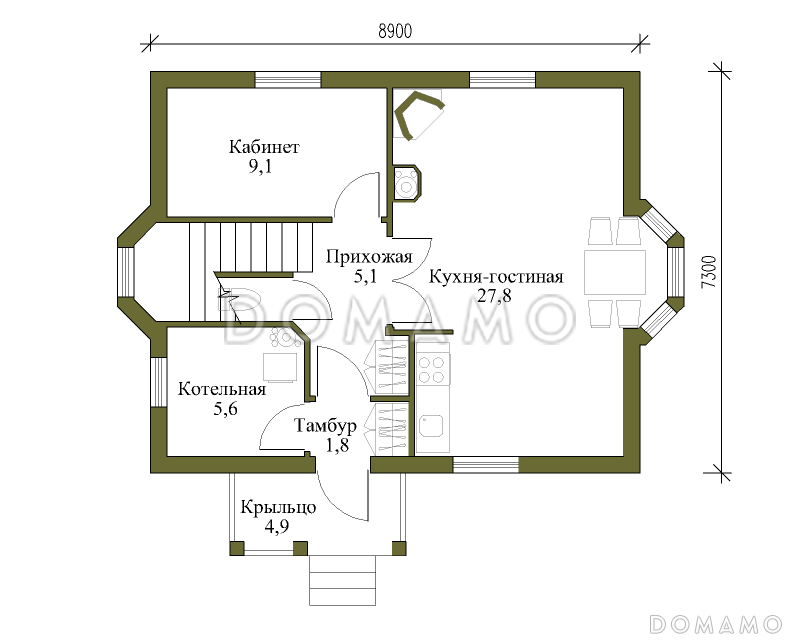

План 1 этажа

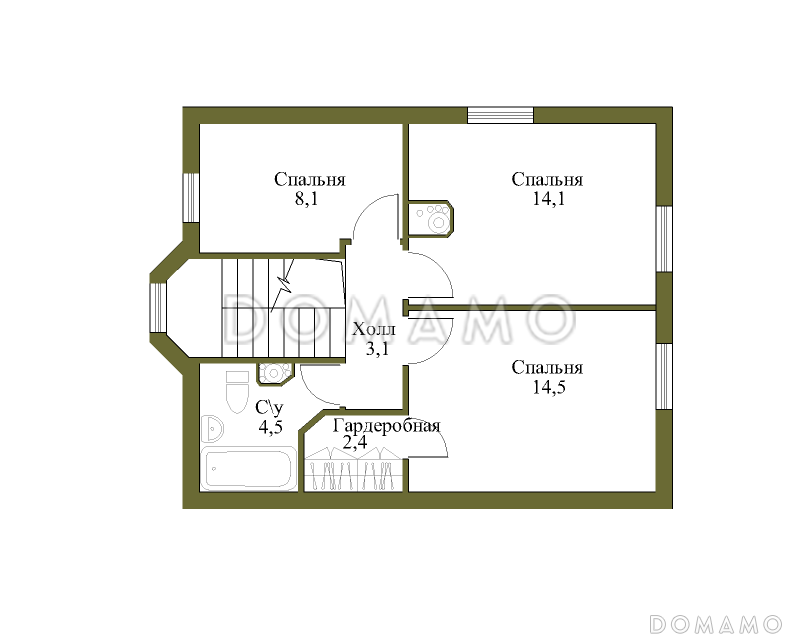

План мансардного этажа

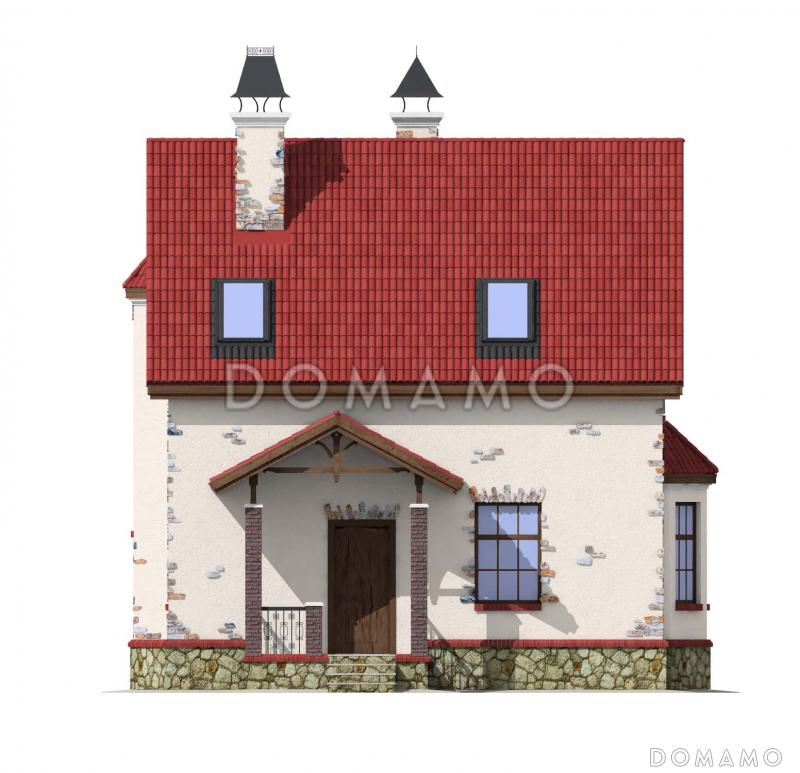

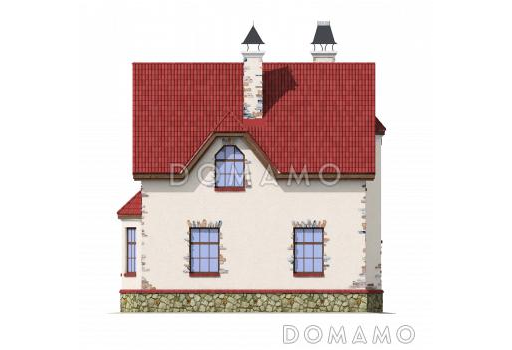

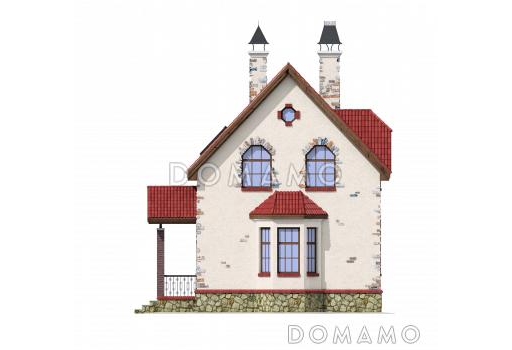

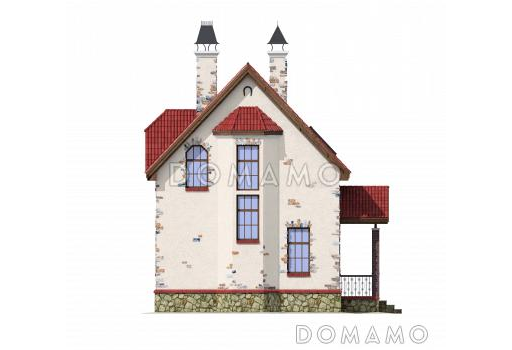

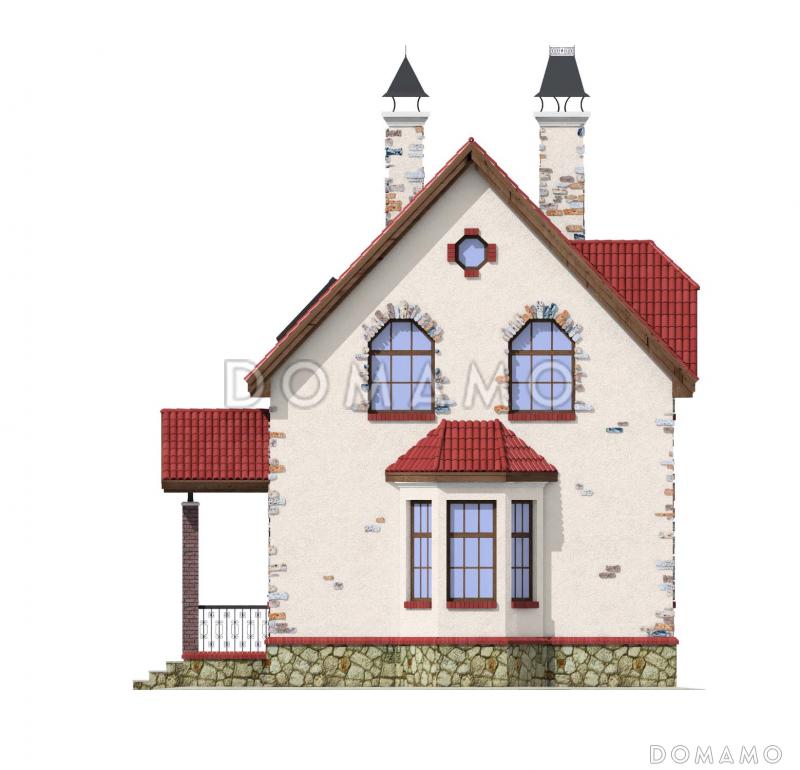

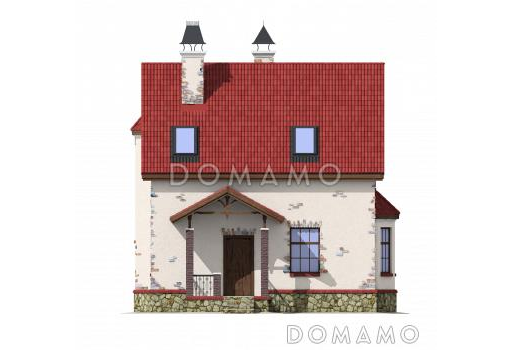

Фасады

Описание проекта

Небольшой коттедж европейского типа, который может быть выполнен в 3х вариантах несущих стен:

газобетонные блоки (могут быть с утеплением из минеральной ваты);
деревянный каркас;
брус.

В зависимости от климатических условий региона, размеров бюджета, времени, запланированного на строительство и других исходных данных, застройщик сможет выбрать наиболее приемлемый. Наружная отделка стен выполняется мокрой штукатуркой.

Дом рассчитан на постоянное проживание семьи из 3-5 человек благодаря обустроенной на первом этаже котельной (с отдельным выходом на улицу). Жилое пространство первого этажа использовано под кухню-гостиную и комнату, которую можно использовать как кабинет, спальню или гостевую. В прихожей хватит места для установки шкафа-гардероба.

Санузел расположен на втором этаже. Также на втором этаже предполагаются три спальни. В хозяйской спальне — вход в небольшую гардеробную, которую при необходимости можно переделать в дополнительный санузел.

Состав проекта

Входит в стоимость

Цена, руб.

Сроки, дней

Комплект архитектурно-строительных чертежей (АС)

Марка, №№ листов		Наименование чертежей и спецификаций
ОЧ-1		Общая часть: общие пояснения, объемно-планиров. показатели
АС-	1.	Общие данные: состав архитектурно-строительного. раздела. Условные обозначения
АС-	2.	Общие данные: указания по производству работ; расходы основных строительных материалов
АС-	3.	Общий вид
АС-	4.	Фасад по оси А
АС-	5.	Фасад по оси 1
АС-	6.	Фасад по оси В
АС-	7.	Фасад по оси 4
АС-	8.	План 1 этажа
АС-	9.	План 2 этажа
АС-	10.	Разрез 1-1
АС-	11.	Разрез 2-2
АС-	12.	Разрез 3-3
АС-	13.	План подошвы фунд ростверков между отм. –1.000 и –0.750
АС-	14.	План внешних фундаментных ростверков, и внутреннего фунд. ростверка
АС-	15.	План фунд. плиты с отм. верха 0.000
АС-	16.	Сечение фундаментных конструкций А-А. Типовые каркасы ростверков и подошвы
АС-	17.	Сечение фундаментных конструкций Б-Б.
АС-	18.	Сечение фундаментных констр. В-В. Типовой каркас роств. АКР-1.
АС-	19.	Расход арматуры на фунд. конструкции. Расход бетона. Указания по заливке фундамента
АС-	20.	Сечения перемычек над проемами 1,2 этажей.
АС-	21.	План перемычек над проемами 1 этажа
АС-	22.	Спецификация перемычек.
АС-	23.	Спецификация оконных и дверных блоков.
АС-	24	ИСКЛЮЧЕН
АС-	25	Устройство пола 2-го этажа.
АС-	26-1	План плиты перекрытия
АС-	26-2	Сечение по плите перекрытия. Спец. Арматуры на плиту перекрытия.
АС-	27	План стропил
АС-	28	План кровли
АС-	29	Указания по монтажу покрытия. Специфик. Кров. мат-лов и комплектующих
АС-	30	Спецификация эл-тов стропильной с-мы, и каркасных стен мансарды
АС-	31	Основная стропильная ферма СФ-1.
АС-	32	Укороченные стропила по оси 3: узлы, сечение
АС-	33	Стропила козырька над лоджией: узлы, сечения
АС-	34	Вальма – сечение. Стропила крыльца - сечение
АС-	35	Фонарные окна кровли: узлы и сечения
АС-	36	Указания по кладке стен. Типовая конструкция стен, «пирог» кровли.
АС-	37	Стена по оси «1».
АС-	38	Стена по оси «4».
АС-	39	Стена по оси «А».
АС-	40	Стена по оси «Б».
АС-	41	Стена по оси «В».
АС-	42	Эскизы труб-дымоходов
АС-	43	ППР по выводу дымовых каналов на кровлю.
АС-	44	Указание по монтажу цем.-песчаной черепици – начало.
АС-	45	Указание по монтажу цем.-песчаной черепици – продолжение.
АС-	46	Указание по монтажу цем.-песчаной черепици – окончание.

Входит в стоимость

Готов к отправке

Марка, №№ листов		Наименование чертежей и спецификаций
ОЧ-1		Общая часть: общие пояснения, объемно-планиров. показатели
АС-	1.	Общие данные: состав архитектурно-строительного. раздела. Условные обозначения
АС-	2.	Общие данные: указания по производству работ; расходы основных строительных материалов
АС-	3.	Общий вид
АС-	4.	Фасад по оси А
АС-	5.	Фасад по оси 1
АС-	6.	Фасад по оси В
АС-	7.	Фасад по оси 4
АС-	8.	План 1 этажа
АС-	9.	План 2 этажа
АС-	10.	Разрез 1-1
АС-	11.	Разрез 2-2
АС-	12.	Разрез 3-3
АС-	13.	План подошвы фунд ростверков между отм. –1.000 и –0.750
АС-	14.	План внешних фундаментных ростверков, и внутреннего фунд. ростверка
АС-	15.	План фунд. плиты с отм. верха 0.000
АС-	16.	Сечение фундаментных конструкций А-А. Типовые каркасы ростверков и подошвы
АС-	17.	Сечение фундаментных конструкций Б-Б.
АС-	18.	Сечение фундаментных констр. В-В. Типовой каркас роств. АКР-1.
АС-	19.	Расход арматуры на фунд. конструкции. Расход бетона. Указания по заливке фундамента
АС-	20.	Сечения перемычек над проемами 1,2 этажей.
АС-	21.	План перемычек над проемами 1 этажа
АС-	22.	Спецификация перемычек.
АС-	23.	Спецификация оконных и дверных блоков.
АС-	24	ИСКЛЮЧЕН
АС-	25	Устройство пола 2-го этажа.
АС-	26-1	План плиты перекрытия
АС-	26-2	Сечение по плите перекрытия. Спец. Арматуры на плиту перекрытия.
АС-	27	План стропил
АС-	28	План кровли
АС-	29	Указания по монтажу покрытия. Специфик. Кров. мат-лов и комплектующих
АС-	30	Спецификация эл-тов стропильной с-мы, и каркасных стен мансарды
АС-	31	Основная стропильная ферма СФ-1.
АС-	32	Укороченные стропила по оси 3: узлы, сечение
АС-	33	Стропила козырька над лоджией: узлы, сечения
АС-	34	Вальма – сечение. Стропила крыльца - сечение
АС-	35	Фонарные окна кровли: узлы и сечения
АС-	36	Указания по кладке стен. Типовая конструкция стен, «пирог» кровли.
АС-	37	Стена по оси «1».
АС-	38	Стена по оси «4».
АС-	39	Стена по оси «А».
АС-	40	Стена по оси «Б».
АС-	41	Стена по оси «В».
АС-	42	Эскизы труб-дымоходов
АС-	43	ППР по выводу дымовых каналов на кровлю.
АС-	44	Указание по монтажу цем.-песчаной черепици – начало.
АС-	45	Указание по монтажу цем.-песчаной черепици – продолжение.
АС-	46	Указание по монтажу цем.-песчаной черепици – окончание.

Паспорт рабочего проекта

Входит в стоимость

Готов к отправке

Готово к продаже

		Цена, руб.	Сроки, дней
	Инженерные разделы: ВК + ОВ + ЭО Раздел "Отопление и вентиляция" ОВ-1 Общие данные (начало) ОВ-2 Общие данные (окончание) ОВ-3 Аксонометрическая схема отопления ОВ-4 Схема оборудования котельной ОВ-5 План и разрез котельной ОВ-6 Отопление и вентиляция –план первого этажа ОВ-7 Отопление и вентиляция план второго этажа ОВ-8 Спецификация приборов отопления, оборудования котельной и трубопроводов Раздел "Водопровод и канализация" ВК-1 Общие данные (начало) ВК-2 Общие данные (окончание). Условные обозначения раздела ВК-3 Схема холодного и горячего водоснабжения ВК-4 Схема канализации ВК-5 План 1 этажа с сетями водоснабжения ВК-6 План 2 этажа с сетями водоснабжения и канализации ВК-7 План 1 этажа с сетями канализации ВК-8 Сеч. канализационного выпуска и очистн. сооружений. План очистных сооружений. ВК-9 Спецификация основных материалов Раздел "Электрооборудование и освещение" ЭО-1 Общие данные ЭО-2 План осветительной сети 1 этажа ЭО-3 План осветительной сети 2 этажа ЭО-4 План силовой сети 1 этажа ЭО-5 План силовой сети 2 этажа ЭО-6 Расчетная схема ГРЩ ЭО-7 Молниезащита. Заземление. План кровли ЭО-8 Схема основной системы уравнивания потенциалов ЭО-9 План прокладки питающей сети ЭО-10 Расчет заземляющего устройства	3 000₽	Готов к отправке	в корзину
Раздел "Отопление и вентиляция" ОВ-1 Общие данные (начало) ОВ-2 Общие данные (окончание) ОВ-3 Аксонометрическая схема отопления ОВ-4 Схема оборудования котельной ОВ-5 План и разрез котельной ОВ-6 Отопление и вентиляция –план первого этажа ОВ-7 Отопление и вентиляция план второго этажа ОВ-8 Спецификация приборов отопления, оборудования котельной и трубопроводов Раздел "Водопровод и канализация" ВК-1 Общие данные (начало) ВК-2 Общие данные (окончание). Условные обозначения раздела ВК-3 Схема холодного и горячего водоснабжения ВК-4 Схема канализации ВК-5 План 1 этажа с сетями водоснабжения ВК-6 План 2 этажа с сетями водоснабжения и канализации ВК-7 План 1 этажа с сетями канализации ВК-8 Сеч. канализационного выпуска и очистн. сооружений. План очистных сооружений. ВК-9 Спецификация основных материалов Раздел "Электрооборудование и освещение" ЭО-1 Общие данные ЭО-2 План осветительной сети 1 этажа ЭО-3 План осветительной сети 2 этажа ЭО-4 План силовой сети 1 этажа ЭО-5 План силовой сети 2 этажа ЭО-6 Расчетная схема ГРЩ ЭО-7 Молниезащита. Заземление. План кровли ЭО-8 Схема основной системы уравнивания потенциалов ЭО-9 План прокладки питающей сети ЭО-10 Расчет заземляющего устройства
	Дополнительная копия проекта формата А3	1 500₽	Готов к отправке	в корзину

Разрабатывается отдельно

	Цена, руб.	Сроки, дней
Зеркалирование проекта (для которого нет зеркальной версии)	6 000₽	4 рабочих дня	в корзину
Разработка Генплана участка, в масштабе 1:250	6 000₽	5 рабочих дней	в корзину
