D3611 Проект одноэтажного мансардного дома из газобетона в современном стиле, со встроенным гаражом

Сравнить проект В избранное

PDF Распечатать

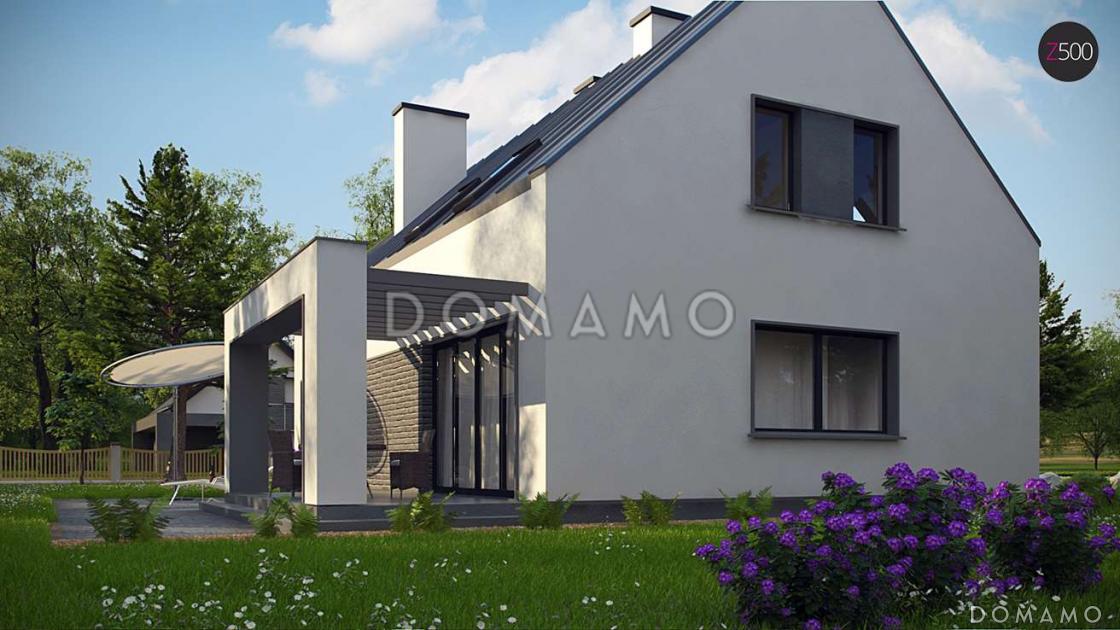

Проект одноэтажного мансардного дома из газобетона в современном стиле, со встроенным гаражом / 1

Проект одноэтажного мансардного дома из газобетона в современном стиле, со встроенным гаражом / 2

Проект одноэтажного мансардного дома из газобетона в современном стиле, со встроенным гаражом / 3

Проект одноэтажного мансардного дома из газобетона в современном стиле, со встроенным гаражом / 4

Проект одноэтажного мансардного дома из газобетона в современном стиле, со встроенным гаражом / 5

Проект одноэтажного мансардного дома из газобетона в современном стиле, со встроенным гаражом / 6

Проект одноэтажного мансардного дома из газобетона в современном стиле, со встроенным гаражом / 7

D3611

169 м²

Подготовка проекта:

Готов к отправке

Стоимость проекта

58 100 ₽

Что входит в стоимость проекта?

Купить проект

Задайте вопросы по проекту нашему архитектору

8 (800) 200-28-83

Время работы: пн-вс: с 9:00 до 20:00

Задать вопрос по проекту

Предложения строителей Москва и Московская область

5 338 000 ₽	ООО СК КЛЕВЕР
16 014 000 ₽	Медный всадник
7 835 870 ₽	Дом Мечты
5 495 000 ₽	Дом в поле
5 067 332 ₽	Элитстрой

Все предложения38

Расчёт подробной сметы6

Расчёт подробной сметы

О проекте Состав проекта

Отзывы

Технические характеристики

Общие

Материал стен

Газобетон

Общая площадь

169 м²

Площадь застройки

118.5 м²

Приведенная площадь

157 м²

Количество жилых комнат/спален

Этажи

1 этаж + мансарда

Гараж

Встроенный гараж

Количество машин

Подвал / цокольный этаж

Без подвала

Длина дома

8.96 м

Ширина дома

13.16 м

Высота в коньке

8.36 м

Кровля

Металлочерепица

Облицовка внешних стен

Мокрая штукатурка

Облицовочный кирпич

Толщина несущих наружных стен

380 мм

Межэтажные перекрытия

Монолитные

Внутренние не несущие перегородки

Газобетонные

Фундамент

Ленточный заглубленный из ФБС

Терраса

Терраса открытая

Терраса крытая

Дополнительные

Окна

Окна до пола

Мансардные окна

Есть

Камин

Есть

Сауна/баня внутри

Нет

Площадь гостиной

27.3 м²

Площадь кухни

7.7 м²

Количество санузлов

Окно в ванной комнате

Есть

Котельная

Есть

Хозяйский санузел

Есть

Хозяйская гардеробная

Есть

Кладовая

Длина участка

16.96 м

Ширина участка

21.31 м

Файлы для скачивания

PDF Скачать информацию по проекту

Скачать, PDF

Планы помещений

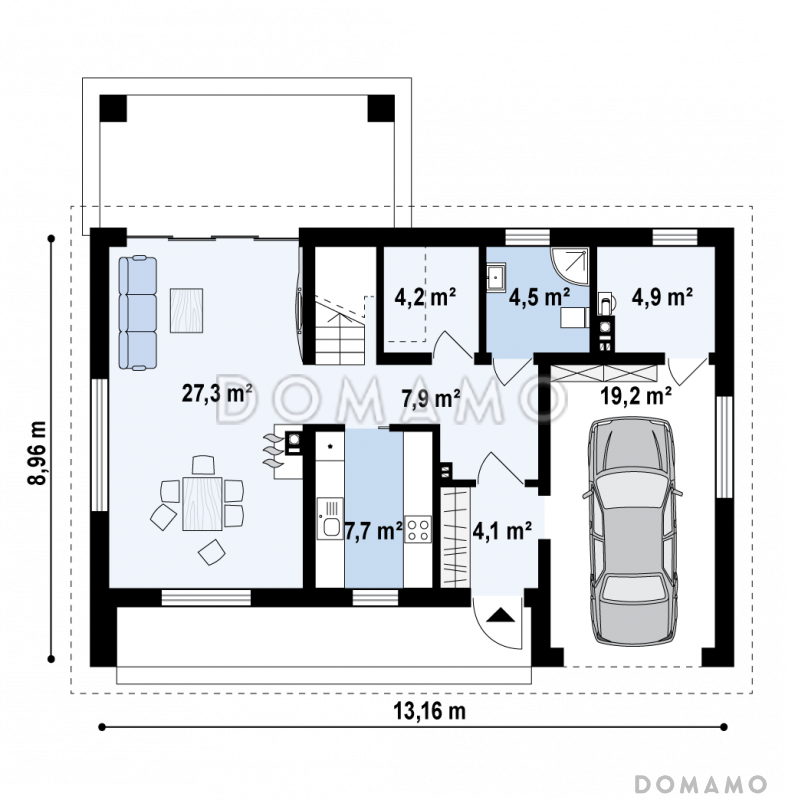

План 1 этажа

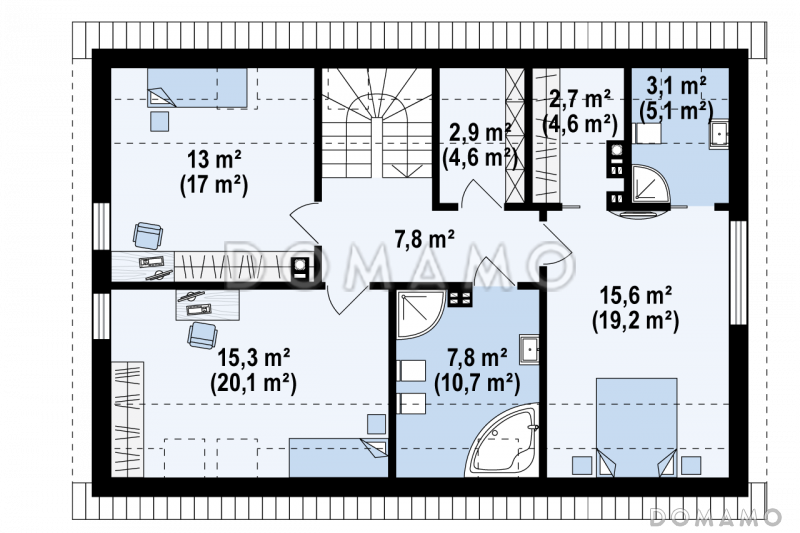

План мансардного этажа

Описание проекта

Категории проекта: с мансардой с гаражом с мансардой и гаражом для постоянного проживания пенобетон от 100 до 200 кв.м с террасой из пеноблоков с мансардой из газобетона с мансардой и гаражом из газобетона готовые из газобетона с мансардой из газобетона с гаражом одноэтажные с гаражом одноэтажные с мансардой одноэтажные с котельной Показать все категории

Похожие проекты

D2363 165 м² Проект современного одноэтажного мансардного дома из газобетона с пристроенным гаражом 3 Спальни

Газобетон 14.56 м x 13.76 м Терраса 20 м Гараж на 1 машину Цена за проект 58 100 ₽

Проект дома из пеноблоков с террасой и гаражом

D718 170 м² Проект дома из пеноблоков с террасой и гаражом 3 Спальни

Газобетон 14.3 м x 10.5 м Терраса 10.2 м Гараж на 1 машину Цена за проект 52 800 ₽

Проект одноэтажного мансардного дома из газобетона с балконом и современными элементами экстерьера и встроенным гаражом

D2804 156 м² Проект одноэтажного мансардного дома из газобетона с балконом и современными элементами экстерьера и встроенным гаражом 3 Спальни

Газобетон 18.0 м x 9.14 м Терраса 16 м Гараж на 1 машину Цена за проект 58 100 ₽

Проект дома из газобетона с небольшой крытой террасой

D886 176 м² Проект дома из газобетона с небольшой крытой террасой 4 Спальни

Газобетон 15.5 м x 12.7 м Терраса 15 м Гараж на 1 машину Цена за проект 53 800 ₽

D1911 167 м² Проект дома из газобетона с круглым окном 4 Спальни

Газобетон 12.2 м x 8.8 м Терраса 10.6 м Гараж на 1 машину Цена за проект 50 800 ₽

D704 154 м² Проект дома из пеноблоков с мансардой и навесом для автомобиля 3 Спальни

Газобетон 13.5 м x 12.6 м Терраса 21.3 м Гараж на 1 машину Цена за проект 49 800 ₽

Проект дома из пеноблоков с мансардой, гаражом с подъемными воротами

D732 155 м² Проект дома из пеноблоков с мансардой, гаражом с подъемными воротами 3 Спальни

Газобетон 13.5 м x 12.6 м Терраса 21.3 м Гараж на 1 машину Цена за проект 50 800 ₽

D798 176.3 м² Проект дома из пеноблоков для постоянного проживания с гаражом для одной машины 4 Спальни

Газобетон 14.5 м x 13.3 м Терраса 17 м Гараж на 1 машину Цена за проект 53 800 ₽

Состав проекта

Входит в стоимость

	Цена, руб.	Сроки, дней
	Комплект архитектурно-строительных чертежей (АС) Основной проект (АС) включает в себя разделы АР и КР. Это все, что касается строительства теплого контура дома (фундамент, стены, кровля, окна) с внешней отделкой +ведомости основных материалов. Архитектурный раздел (АР). Этот набор чертежей определяет, как будет выглядеть дом. Раздел включает: Поэтажные планы. Здесь отражена планировка каждого этажа — расположение комнат, расположение и размеры окон и дверных проемов, толщина стен, расположение дымоходов и вентиляционных каналов. Фасады. План кровли. Планы перекрытий. Разрезы — чертежи вертикального поперечного сечения дома. Они показывают высоту этажей, заглубление подвала, угол наклона крыши. Все эти значения важны, насколько человеку будет комфортно стоять в полный рост под скатной крышей, будут ли открываться двери под лестницей. ПРИМЕРНЫЙ состав Архитектурного раздела (АР). 1. Ведомость основных комплектов рабочих чертежей. Ведомость рабочих чертежей основного комплекта. Общие данные. 2. План 1-го этажа. Экспликация помещений. 3. План кровли. Спецификация перемычек. Разрезы перемычек. 4. Фасады в осях 1-4, 4-1, А-г, Г-А. Ведомость внешней отделки. 5. Разрезы 1-1. Узел примыкания деревянной обшивки фасада к штукатурному фасаду. 6. Экспликация полов. Спецификация элементов заполнения проемов. Элементы заполнения проемов. 7. Узел опирания перемычки над проемами. Узел опирания внешней стены на фундамент. Узлы армирования террасы. 8. Узлы. Конструктивный раздел (КР) Раздел включает: Чертежи фундаментов: конструкции, сечения, спецификации элементов фундамента, схемы армирования и соединений. Схемы перекрытий этажей: схема раскладки плит перекрытия, схема армирования, схема расположения балок, спецификация элементов перекрытия. Детали и узлы: примыкание конструктивных элементов друг к другу, сечения, спецификации материалов ПРИМЕРНЫЙ состав Конструктивного раздела (КР). 1. Общие данные. 2. Схема расположения монолитного фундамента на отм.-1,600 (опалубка). Разрезы 1-1, 2-2. 3. Схема расположения монолитного фундамента на отм. -1.600(армирование) 4. Монолитный фундамент ФМ-1. 5. Монолитный фундамент ФМ-2. 6. Схема расположения элементов сборного фундамента. 7. Узел устройства фундамента. Разрез 1-1. 8. Схема расположения элементов каркаса. 9. Колонна К-1. 10. Схема расположения монолитного пояса на отм. Низа +2,860 (опалубка). Разрезы 1-1, 2-2. 11. Схема расположения элементов перекрытия на отм.низа +2,860. Разрезы 1-1, 2-2. 12.Схема расположения элементов кровли. Разрез 1-1. 13. Узлы 1, 2, 3. 14. Ведомость расхода стали. Ведомость расхода бетона.	Входит в стоимость	Готов к отправке
Основной проект (АС) включает в себя разделы АР и КР. Это все, что касается строительства теплого контура дома (фундамент, стены, кровля, окна) с внешней отделкой +ведомости основных материалов. Архитектурный раздел (АР). Этот набор чертежей определяет, как будет выглядеть дом. Раздел включает: Поэтажные планы. Здесь отражена планировка каждого этажа — расположение комнат, расположение и размеры окон и дверных проемов, толщина стен, расположение дымоходов и вентиляционных каналов. Фасады. План кровли. Планы перекрытий. Разрезы — чертежи вертикального поперечного сечения дома. Они показывают высоту этажей, заглубление подвала, угол наклона крыши. Все эти значения важны, насколько человеку будет комфортно стоять в полный рост под скатной крышей, будут ли открываться двери под лестницей. ПРИМЕРНЫЙ состав Архитектурного раздела (АР). 1. Ведомость основных комплектов рабочих чертежей. Ведомость рабочих чертежей основного комплекта. Общие данные. 2. План 1-го этажа. Экспликация помещений. 3. План кровли. Спецификация перемычек. Разрезы перемычек. 4. Фасады в осях 1-4, 4-1, А-г, Г-А. Ведомость внешней отделки. 5. Разрезы 1-1. Узел примыкания деревянной обшивки фасада к штукатурному фасаду. 6. Экспликация полов. Спецификация элементов заполнения проемов. Элементы заполнения проемов. 7. Узел опирания перемычки над проемами. Узел опирания внешней стены на фундамент. Узлы армирования террасы. 8. Узлы. Конструктивный раздел (КР) Раздел включает: Чертежи фундаментов: конструкции, сечения, спецификации элементов фундамента, схемы армирования и соединений. Схемы перекрытий этажей: схема раскладки плит перекрытия, схема армирования, схема расположения балок, спецификация элементов перекрытия. Детали и узлы: примыкание конструктивных элементов друг к другу, сечения, спецификации материалов ПРИМЕРНЫЙ состав Конструктивного раздела (КР). 1. Общие данные. 2. Схема расположения монолитного фундамента на отм.-1,600 (опалубка). Разрезы 1-1, 2-2. 3. Схема расположения монолитного фундамента на отм. -1.600(армирование) 4. Монолитный фундамент ФМ-1. 5. Монолитный фундамент ФМ-2. 6. Схема расположения элементов сборного фундамента. 7. Узел устройства фундамента. Разрез 1-1. 8. Схема расположения элементов каркаса. 9. Колонна К-1. 10. Схема расположения монолитного пояса на отм. Низа +2,860 (опалубка). Разрезы 1-1, 2-2. 11. Схема расположения элементов перекрытия на отм.низа +2,860. Разрезы 1-1, 2-2. 12.Схема расположения элементов кровли. Разрез 1-1. 13. Узлы 1, 2, 3. 14. Ведомость расхода стали. Ведомость расхода бетона.

Цена, руб.

Сроки, дней

Комплект архитектурно-строительных чертежей (АС)

Основной проект (АС) включает в себя разделы АР и КР. Это все, что касается строительства теплого контура дома (фундамент, стены, кровля, окна) с внешней отделкой +ведомости основных материалов.

Архитектурный раздел (АР).

Этот набор чертежей определяет, как будет выглядеть дом.

Раздел включает:

Поэтажные планы. Здесь отражена планировка каждого этажа — расположение комнат, расположение и размеры окон и дверных проемов, толщина стен, расположение дымоходов и вентиляционных каналов.
Фасады.
План кровли.
Планы перекрытий.
Разрезы — чертежи вертикального поперечного сечения дома. Они показывают высоту этажей, заглубление подвала, угол наклона крыши. Все эти значения важны, насколько человеку будет комфортно стоять в полный рост под скатной крышей, будут ли открываться двери под лестницей.

ПРИМЕРНЫЙ состав Архитектурного раздела (АР).
1. Ведомость основных комплектов рабочих чертежей. Ведомость рабочих чертежей основного комплекта. Общие данные.
2. План 1-го этажа. Экспликация помещений.
3. План кровли. Спецификация перемычек. Разрезы перемычек.
4. Фасады в осях 1-4, 4-1, А-г, Г-А. Ведомость внешней отделки.
5. Разрезы 1-1. Узел примыкания деревянной обшивки фасада к штукатурному фасаду.
6. Экспликация полов. Спецификация элементов заполнения проемов. Элементы заполнения проемов.
7. Узел опирания перемычки над проемами. Узел опирания внешней стены на фундамент. Узлы армирования террасы.
8. Узлы.

Конструктивный раздел (КР)

Раздел включает:

Чертежи фундаментов: конструкции, сечения, спецификации элементов фундамента, схемы армирования и соединений.
Схемы перекрытий этажей: схема раскладки плит перекрытия, схема армирования, схема расположения балок, спецификация элементов перекрытия.
Детали и узлы: примыкание конструктивных элементов друг к другу, сечения, спецификации материалов

ПРИМЕРНЫЙ состав Конструктивного раздела (КР).
1. Общие данные.
2. Схема расположения монолитного фундамента на отм.-1,600 (опалубка). Разрезы 1-1, 2-2.
3. Схема расположения монолитного фундамента на отм. -1.600(армирование)
4. Монолитный фундамент ФМ-1.
5. Монолитный фундамент ФМ-2.
6. Схема расположения элементов сборного фундамента.
7. Узел устройства фундамента. Разрез 1-1.
8. Схема расположения элементов каркаса.
9. Колонна К-1.
10. Схема расположения монолитного пояса на отм. Низа +2,860 (опалубка). Разрезы 1-1, 2-2.
11. Схема расположения элементов перекрытия на отм.низа +2,860. Разрезы 1-1, 2-2.
12.Схема расположения элементов кровли. Разрез 1-1.
13. Узлы 1, 2, 3.
14. Ведомость расхода стали. Ведомость расхода бетона.

Входит в стоимость

Готов к отправке

Архитектурный раздел (АР).

Этот набор чертежей определяет, как будет выглядеть дом.

Раздел включает:

Поэтажные планы. Здесь отражена планировка каждого этажа — расположение комнат, расположение и размеры окон и дверных проемов, толщина стен, расположение дымоходов и вентиляционных каналов.
Фасады.
План кровли.
Планы перекрытий.
Разрезы — чертежи вертикального поперечного сечения дома. Они показывают высоту этажей, заглубление подвала, угол наклона крыши. Все эти значения важны, насколько человеку будет комфортно стоять в полный рост под скатной крышей, будут ли открываться двери под лестницей.

Конструктивный раздел (КР)

Раздел включает:

Чертежи фундаментов: конструкции, сечения, спецификации элементов фундамента, схемы армирования и соединений.
Схемы перекрытий этажей: схема раскладки плит перекрытия, схема армирования, схема расположения балок, спецификация элементов перекрытия.
Детали и узлы: примыкание конструктивных элементов друг к другу, сечения, спецификации материалов

Готово к продаже

	Цена, руб.	Сроки, дней
Паспорт рабочего проекта	8 000 ₽	5 рабочих дней	в корзину
Инженерные разделы: ВК + ОВ + ЭО	29 050 ₽	Готов к отправке	в корзину
Дополнительная копия проекта формата А3	6 500 ₽	5 рабочих дней	в корзину
Электронная копия проекта (скан распечатанной версии)	4 000 ₽	3 рабочих дня	в корзину

Разрабатывается отдельно

	Цена, руб.	Сроки, дней
Адаптация фундамента (изменение типа фундамента)	по запросу	14 рабочих дней
Дизайн интерьера (стоимость от 2200руб. за квад.метр площади)	по запросу	30 рабочих дней
Внесение изменений в проект	по запросу	20 рабочих дней
Разработка Генплана участка, в масштабе 1:250	7 500 ₽	15 рабочих дней	в корзину
Фэншуй дома	20 000 ₽	14 рабочих дней	в корзину
Фэншуй участка	15 000 ₽	14 рабочих дней	в корзину
Фэншуй полная консультация дом+участок с выездом на объект	100 000 ₽	30 рабочих дней	в корзину

Опции проекта вы можете заказать в корзине при оформлении заказа
