D2695 Проект одноэтажного мансардного дома из газобетона в современном исполнении с четырьмя комнатами и балконом

Сравнить проект В избранное

PDF Распечатать

Проект одноэтажного мансардного дома из газобетона в современном исполнении с четырьмя комнатами и балконом / 1

Проект одноэтажного мансардного дома из газобетона в современном исполнении с четырьмя комнатами и балконом / 2

Проект одноэтажного мансардного дома из газобетона в современном исполнении с четырьмя комнатами и балконом / 3

Проект одноэтажного мансардного дома из газобетона в современном исполнении с четырьмя комнатами и балконом / 4

D2695

135 м²

Подготовка проекта:

Готов к отправке

Стоимость проекта

52 000 ₽

Что входит в стоимость проекта?

Купить проект

Задайте вопросы по проекту нашему архитектору

8 (800) 200-28-83

Время работы: пн-вс: с 9:00 до 20:00

Задать вопрос по проекту

Предложения строителей Москва и Московская область

4 600 200 ₽	ООО СК КЛЕВЕР
13 800 600 ₽	Медный всадник
6 920 595 ₽	Дом Мечты
4 735 500 ₽	Дом в поле
4 366 942 ₽	Элитстрой

Все предложения38

Расчёт подробной сметы6

Расчёт подробной сметы

О проекте Состав проекта Варианты ⁵

Отзывы

Технические характеристики

Общие

Материал стен

Газобетон

Общая площадь

135 м²

Площадь застройки

112.9 м²

Приведенная площадь

135.3 м²

Количество жилых комнат/спален

Этажи

1 этаж + мансарда

Гараж

Нет гаража

Подвал / цокольный этаж

Без подвала

Длина дома

8.94 м

Ширина дома

9.54 м

Высота в коньке

7.88 м

Кровля

Металлочерепица

Облицовка внешних стен

Мокрая штукатурка

Толщина несущих наружных стен

380 мм

Межэтажные перекрытия

Монолитные

Внутренние не несущие перегородки

Газобетонные

Фундамент

Ленточный заглубленный из ФБС

Терраса

Терраса открытая

Дополнительные

Окна

Окна до пола

Мансардные окна

Есть

Камин

Есть

Сауна/баня внутри

Нет

Площадь гостиной

21.4 м²

Площадь кухни

10.3 м²

Количество санузлов

Окно в ванной комнате

Есть

Котельная

Есть

Кладовая

Балкон / лоджия

Балкон

Длина участка

16.94 м

Ширина участка

16.54 м

Файлы для скачивания

PDF Скачать информацию по проекту

Скачать, PDF

Планы помещений

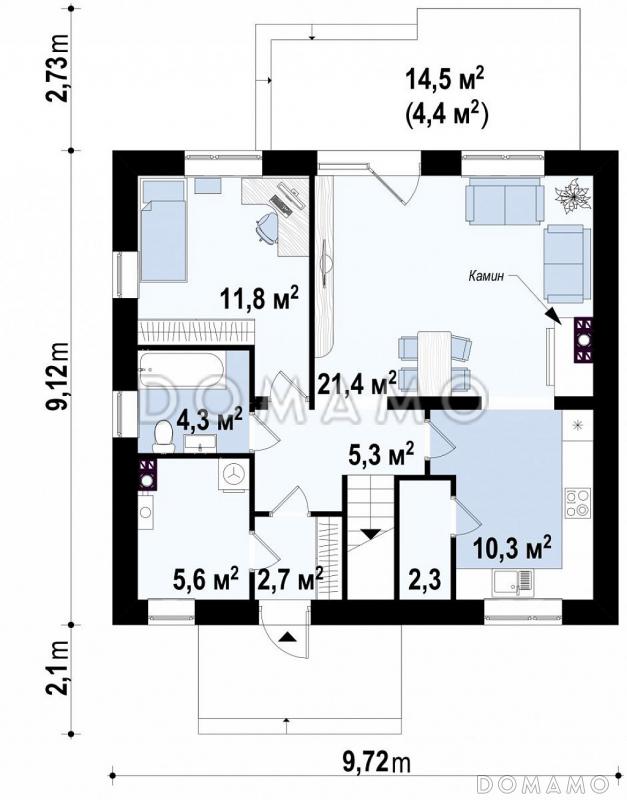

План 1 этажа

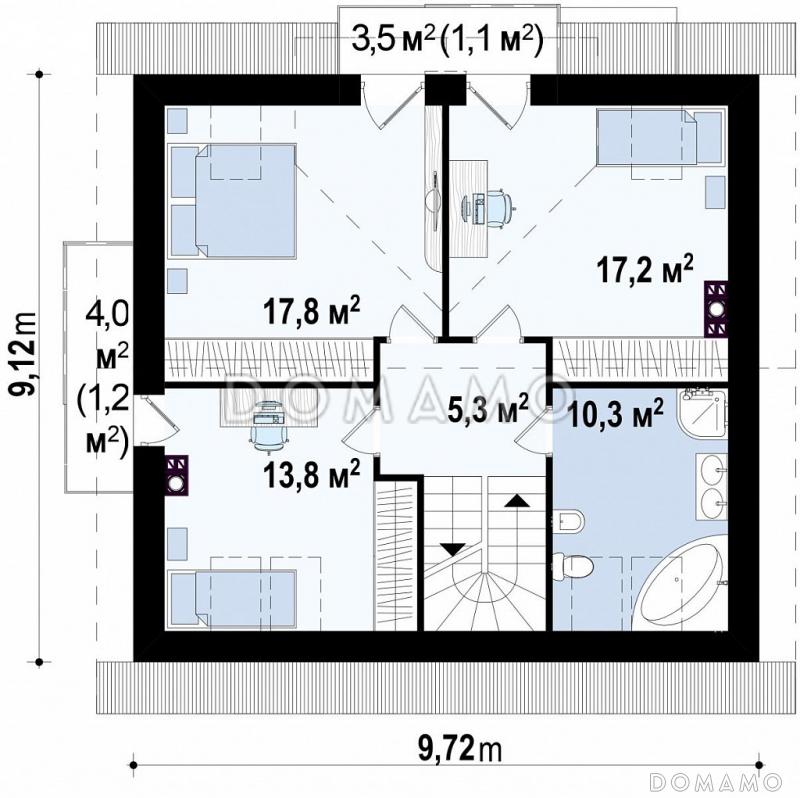

План мансардного этажа

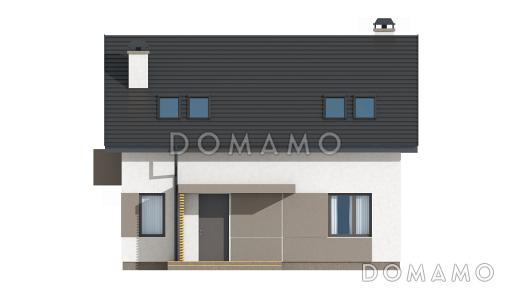

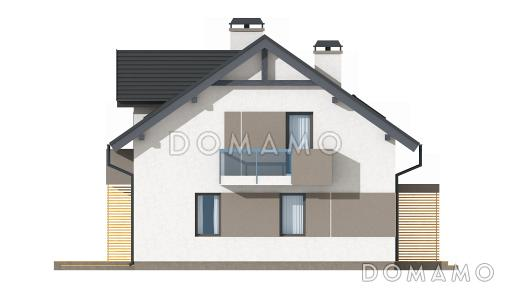

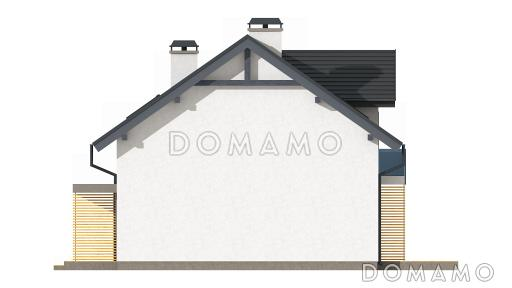

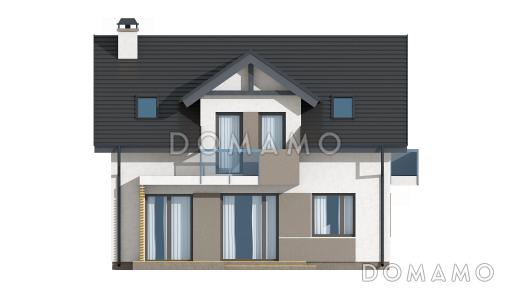

Фасады

Проект одноэтажного мансардного дома из газобетона в современном исполнении с четырьмя комнатами и балконом / Фасад 1

Проект одноэтажного мансардного дома из газобетона в современном исполнении с четырьмя комнатами и балконом / Фасад 2

Проект одноэтажного мансардного дома из газобетона в современном исполнении с четырьмя комнатами и балконом / Фасад 3

Проект одноэтажного мансардного дома из газобетона в современном исполнении с четырьмя комнатами и балконом / Фасад 4

Описание проекта

Категории проекта: с мансардой для постоянного проживания пенобетон современные от 100 до 200 кв.м в европейском стиле с террасой из пеноблоков с мансардой из газобетона готовые из газобетона с мансардой одноэтажные с мансардой одноэтажные до 150 кв. м. одноэтажные с котельной с котельной одноэтажные из газобетона Показать все категории

Похожие проекты

D739 119 м² Проект небольшого дома с большими окнами 3 Спальни

Газобетон 10.3 м x 8.5 м Терраса 8.5 м Цена за проект 46 800 ₽

D783 149 м² Проект загородного дома с панорамным окном в гостиной 4 Спальни

Газобетон 11.7 м x 11.0 м Терраса 15 м Цена за проект 47 800 ₽

Проект комфортабельного дома из пеноблоков

D799 153 м² Проект комфортабельного дома из пеноблоков 4 Спальни

Газобетон 11.7 м x 9.8 м Терраса 7 м Цена за проект 47 800 ₽

D736 132 м² Проект небольшого дома 4 Спальни

Газобетон 9.9 м x 8.6 м Терраса 22.2 м Цена за проект 44 800 ₽

Проект небольшого дома с двумя крытыми террасами

D744 151 м² Проект небольшого дома с двумя крытыми террасами 4 Спальни

Газобетон 12.0 м x 8.6 м Терраса 8.3 м Цена за проект 47 800 ₽

Проект дома с эркером в кухне, террасой, гостевой комнатой на первом этаже

D3926 133 м² Проект дома с эркером в кухне, террасой, гостевой комнатой на первом этаже 4 Спальни

Газобетон 9.1 м x 9.1 м Терраса 21.4 м Цена за проект 47 800 ₽

Проект дома из пеноблоков с необычной отделкой

D707 143 м² Проект дома из пеноблоков с необычной отделкой 3 Спальни

Газобетон 11.0 м x 10.9 м Терраса 9.4 м Цена за проект 49 800 ₽

D784 125 м² Проект дома из газобетона с гостевой комнатой 4 Спальни

Газобетон 9.1 м x 9.1 м Терраса 6.9 м Цена за проект 46 800 ₽

Состав проекта

Входит в стоимость

	Цена, руб.	Сроки, дней
	Комплект архитектурно-строительных чертежей (АС) Основной проект (АС) включает в себя разделы АР и КР. Это все, что касается строительства теплого контура дома (фундамент, стены, кровля, окна) с внешней отделкой +ведомости основных материалов. Архитектурный раздел (АР). Этот набор чертежей определяет, как будет выглядеть дом. Раздел включает: Поэтажные планы. Здесь отражена планировка каждого этажа — расположение комнат, расположение и размеры окон и дверных проемов, толщина стен, расположение дымоходов и вентиляционных каналов. Фасады. План кровли. Планы перекрытий. Разрезы — чертежи вертикального поперечного сечения дома. Они показывают высоту этажей, заглубление подвала, угол наклона крыши. Все эти значения важны, насколько человеку будет комфортно стоять в полный рост под скатной крышей, будут ли открываться двери под лестницей. ПРИМЕРНЫЙ состав Архитектурного раздела (АР). 1. Ведомость основных комплектов рабочих чертежей. Ведомость рабочих чертежей основного комплекта. Общие данные. 2. План 1-го этажа. Экспликация помещений. 3. План кровли. Спецификация перемычек. Разрезы перемычек. 4. Фасады в осях 1-4, 4-1, А-г, Г-А. Ведомость внешней отделки. 5. Разрезы 1-1. Узел примыкания деревянной обшивки фасада к штукатурному фасаду. 6. Экспликация полов. Спецификация элементов заполнения проемов. Элементы заполнения проемов. 7. Узел опирания перемычки над проемами. Узел опирания внешней стены на фундамент. Узлы армирования террасы. 8. Узлы. Конструктивный раздел (КР) Раздел включает: Чертежи фундаментов: конструкции, сечения, спецификации элементов фундамента, схемы армирования и соединений. Схемы перекрытий этажей: схема раскладки плит перекрытия, схема армирования, схема расположения балок, спецификация элементов перекрытия. Детали и узлы: примыкание конструктивных элементов друг к другу, сечения, спецификации материалов ПРИМЕРНЫЙ состав Конструктивного раздела (КР). 1. Общие данные. 2. Схема расположения монолитного фундамента на отм.-1,600 (опалубка). Разрезы 1-1, 2-2. 3. Схема расположения монолитного фундамента на отм. -1.600(армирование) 4. Монолитный фундамент ФМ-1. 5. Монолитный фундамент ФМ-2. 6. Схема расположения элементов сборного фундамента. 7. Узел устройства фундамента. Разрез 1-1. 8. Схема расположения элементов каркаса. 9. Колонна К-1. 10. Схема расположения монолитного пояса на отм. Низа +2,860 (опалубка). Разрезы 1-1, 2-2. 11. Схема расположения элементов перекрытия на отм.низа +2,860. Разрезы 1-1, 2-2. 12.Схема расположения элементов кровли. Разрез 1-1. 13. Узлы 1, 2, 3. 14. Ведомость расхода стали. Ведомость расхода бетона.	Входит в стоимость	Готов к отправке
Основной проект (АС) включает в себя разделы АР и КР. Это все, что касается строительства теплого контура дома (фундамент, стены, кровля, окна) с внешней отделкой +ведомости основных материалов. Архитектурный раздел (АР). Этот набор чертежей определяет, как будет выглядеть дом. Раздел включает: Поэтажные планы. Здесь отражена планировка каждого этажа — расположение комнат, расположение и размеры окон и дверных проемов, толщина стен, расположение дымоходов и вентиляционных каналов. Фасады. План кровли. Планы перекрытий. Разрезы — чертежи вертикального поперечного сечения дома. Они показывают высоту этажей, заглубление подвала, угол наклона крыши. Все эти значения важны, насколько человеку будет комфортно стоять в полный рост под скатной крышей, будут ли открываться двери под лестницей. ПРИМЕРНЫЙ состав Архитектурного раздела (АР). 1. Ведомость основных комплектов рабочих чертежей. Ведомость рабочих чертежей основного комплекта. Общие данные. 2. План 1-го этажа. Экспликация помещений. 3. План кровли. Спецификация перемычек. Разрезы перемычек. 4. Фасады в осях 1-4, 4-1, А-г, Г-А. Ведомость внешней отделки. 5. Разрезы 1-1. Узел примыкания деревянной обшивки фасада к штукатурному фасаду. 6. Экспликация полов. Спецификация элементов заполнения проемов. Элементы заполнения проемов. 7. Узел опирания перемычки над проемами. Узел опирания внешней стены на фундамент. Узлы армирования террасы. 8. Узлы. Конструктивный раздел (КР) Раздел включает: Чертежи фундаментов: конструкции, сечения, спецификации элементов фундамента, схемы армирования и соединений. Схемы перекрытий этажей: схема раскладки плит перекрытия, схема армирования, схема расположения балок, спецификация элементов перекрытия. Детали и узлы: примыкание конструктивных элементов друг к другу, сечения, спецификации материалов ПРИМЕРНЫЙ состав Конструктивного раздела (КР). 1. Общие данные. 2. Схема расположения монолитного фундамента на отм.-1,600 (опалубка). Разрезы 1-1, 2-2. 3. Схема расположения монолитного фундамента на отм. -1.600(армирование) 4. Монолитный фундамент ФМ-1. 5. Монолитный фундамент ФМ-2. 6. Схема расположения элементов сборного фундамента. 7. Узел устройства фундамента. Разрез 1-1. 8. Схема расположения элементов каркаса. 9. Колонна К-1. 10. Схема расположения монолитного пояса на отм. Низа +2,860 (опалубка). Разрезы 1-1, 2-2. 11. Схема расположения элементов перекрытия на отм.низа +2,860. Разрезы 1-1, 2-2. 12.Схема расположения элементов кровли. Разрез 1-1. 13. Узлы 1, 2, 3. 14. Ведомость расхода стали. Ведомость расхода бетона.

Цена, руб.

Сроки, дней

Комплект архитектурно-строительных чертежей (АС)

Основной проект (АС) включает в себя разделы АР и КР. Это все, что касается строительства теплого контура дома (фундамент, стены, кровля, окна) с внешней отделкой +ведомости основных материалов.

Архитектурный раздел (АР).

Этот набор чертежей определяет, как будет выглядеть дом.

Раздел включает:

Поэтажные планы. Здесь отражена планировка каждого этажа — расположение комнат, расположение и размеры окон и дверных проемов, толщина стен, расположение дымоходов и вентиляционных каналов.
Фасады.
План кровли.
Планы перекрытий.
Разрезы — чертежи вертикального поперечного сечения дома. Они показывают высоту этажей, заглубление подвала, угол наклона крыши. Все эти значения важны, насколько человеку будет комфортно стоять в полный рост под скатной крышей, будут ли открываться двери под лестницей.

ПРИМЕРНЫЙ состав Архитектурного раздела (АР).
1. Ведомость основных комплектов рабочих чертежей. Ведомость рабочих чертежей основного комплекта. Общие данные.
2. План 1-го этажа. Экспликация помещений.
3. План кровли. Спецификация перемычек. Разрезы перемычек.
4. Фасады в осях 1-4, 4-1, А-г, Г-А. Ведомость внешней отделки.
5. Разрезы 1-1. Узел примыкания деревянной обшивки фасада к штукатурному фасаду.
6. Экспликация полов. Спецификация элементов заполнения проемов. Элементы заполнения проемов.
7. Узел опирания перемычки над проемами. Узел опирания внешней стены на фундамент. Узлы армирования террасы.
8. Узлы.

Конструктивный раздел (КР)

Раздел включает:

Чертежи фундаментов: конструкции, сечения, спецификации элементов фундамента, схемы армирования и соединений.
Схемы перекрытий этажей: схема раскладки плит перекрытия, схема армирования, схема расположения балок, спецификация элементов перекрытия.
Детали и узлы: примыкание конструктивных элементов друг к другу, сечения, спецификации материалов

ПРИМЕРНЫЙ состав Конструктивного раздела (КР).
1. Общие данные.
2. Схема расположения монолитного фундамента на отм.-1,600 (опалубка). Разрезы 1-1, 2-2.
3. Схема расположения монолитного фундамента на отм. -1.600(армирование)
4. Монолитный фундамент ФМ-1.
5. Монолитный фундамент ФМ-2.
6. Схема расположения элементов сборного фундамента.
7. Узел устройства фундамента. Разрез 1-1.
8. Схема расположения элементов каркаса.
9. Колонна К-1.
10. Схема расположения монолитного пояса на отм. Низа +2,860 (опалубка). Разрезы 1-1, 2-2.
11. Схема расположения элементов перекрытия на отм.низа +2,860. Разрезы 1-1, 2-2.
12.Схема расположения элементов кровли. Разрез 1-1.
13. Узлы 1, 2, 3.
14. Ведомость расхода стали. Ведомость расхода бетона.

Входит в стоимость

Готов к отправке

Архитектурный раздел (АР).

Этот набор чертежей определяет, как будет выглядеть дом.

Раздел включает:

Поэтажные планы. Здесь отражена планировка каждого этажа — расположение комнат, расположение и размеры окон и дверных проемов, толщина стен, расположение дымоходов и вентиляционных каналов.
Фасады.
План кровли.
Планы перекрытий.
Разрезы — чертежи вертикального поперечного сечения дома. Они показывают высоту этажей, заглубление подвала, угол наклона крыши. Все эти значения важны, насколько человеку будет комфортно стоять в полный рост под скатной крышей, будут ли открываться двери под лестницей.

Конструктивный раздел (КР)

Раздел включает:

Чертежи фундаментов: конструкции, сечения, спецификации элементов фундамента, схемы армирования и соединений.
Схемы перекрытий этажей: схема раскладки плит перекрытия, схема армирования, схема расположения балок, спецификация элементов перекрытия.
Детали и узлы: примыкание конструктивных элементов друг к другу, сечения, спецификации материалов

Готово к продаже

	Цена, руб.	Сроки, дней
Паспорт рабочего проекта	8 000 ₽	5 рабочих дней	в корзину
Инженерные разделы: ВК + ОВ + ЭО	26 000 ₽	Готов к отправке	в корзину
Дополнительная копия проекта формата А3	6 500 ₽	5 рабочих дней	в корзину
Электронная копия проекта (скан распечатанной версии)	4 000 ₽	3 рабочих дня	в корзину

Разрабатывается отдельно

	Цена, руб.	Сроки, дней
Адаптация фундамента (изменение типа фундамента)	по запросу	14 рабочих дней
Дизайн интерьера (стоимость от 2200руб. за квад.метр площади)	по запросу	30 рабочих дней
Внесение изменений в проект	по запросу	20 рабочих дней
Разработка Генплана участка, в масштабе 1:250	7 500 ₽	15 рабочих дней	в корзину
Фэншуй дома	20 000 ₽	14 рабочих дней	в корзину
Фэншуй участка	15 000 ₽	14 рабочих дней	в корзину
Фэншуй полная консультация дом+участок с выездом на объект	100 000 ₽	30 рабочих дней	в корзину

Опции проекта вы можете заказать в корзине при оформлении заказа
