D299 Проект большого кирпичного коттеджа с верандой, сауной и СПА-залом

Сравнить проект В избранное
Подготовка проекта:
Готов к отправке
Стоимость проекта
Купить проект
Задайте вопросы по проекту нашему архитектору
8 (800) 200-28-83
Время работы: пн-вс: с 9:00 до 20:00
Задать вопрос по проекту

D299
498 м²
Технические характеристики
Общие
Материал стен
Кирпич
Общая площадь
498 м²
Жилая площадь
185 м²
Приведенная площадь
465.53 м²
Количество жилых комнат/спален
5
Этажи
2 этажа + мансарда
Гараж
Нет гаража
Подвал / цокольный этаж
С окнами
Длина дома
19.9 м
Ширина дома
10 м
Высота в коньке
11.5 м
Кровля
Металлочерепица
Облицовка внешних стен
Облицовочный кирпич
Толщина несущих наружных стен
550 мм
Межэтажные перекрытия
Сборные
Внутренние не несущие перегородки
Кирпичные
Фундамент
Ленточный заглубленный монолитный
Терраса
Терраса открытая
,
Терраса застекленная (веранда)
Дополнительные
Мансардные окна
Есть
Камин
Есть
Сауна/баня внутри
Есть
Купель
Есть
Площадь гостиной
46.3 м²
Площадь кухни
14.3 м²
Количество санузлов
4
Котельная
Есть
Кабинет
Есть
Постирочная
Есть
Спортзал / детский / игровой зал
Есть
Хозяйский санузел
Есть
Кладовая
4
Балкон / лоджия
Балкон
Планы помещений
Описание проекта
Архитектурно - планировочное решение
Жилой двухэтажный дом с подвалом и мансардным этажом.

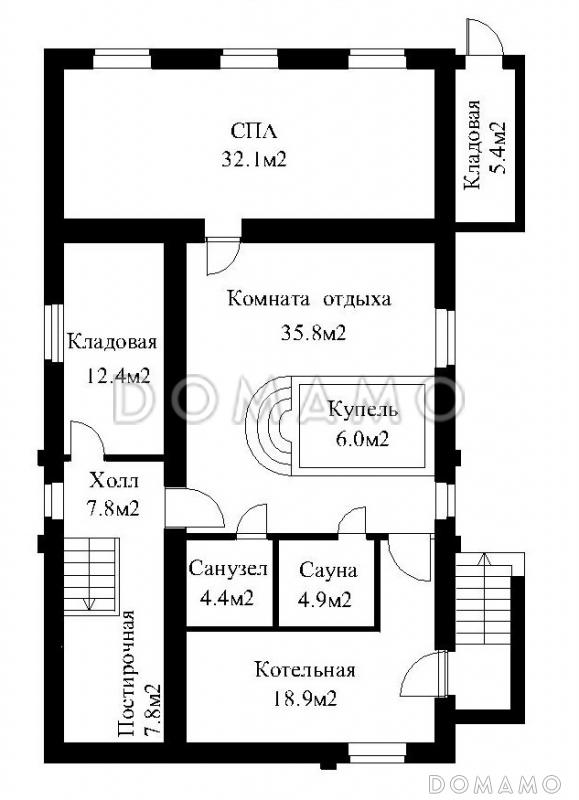

1. Помещения подвального этажа: холл, кладовая, котельная, санузлы, комната отдыха с купелью и СПА. Площадь этажа 135,0 м2, высота 2,68 м.

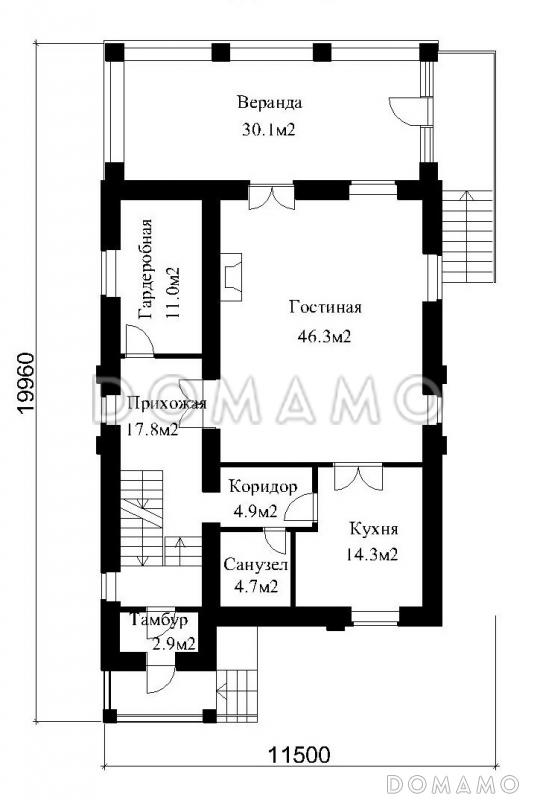

Помещения первого этажа: тамбур, прихожая, гардеробная, гостиная, коридор, санузел, кухня. Площадь этажа 149,3 м2, высота 3,0 м.

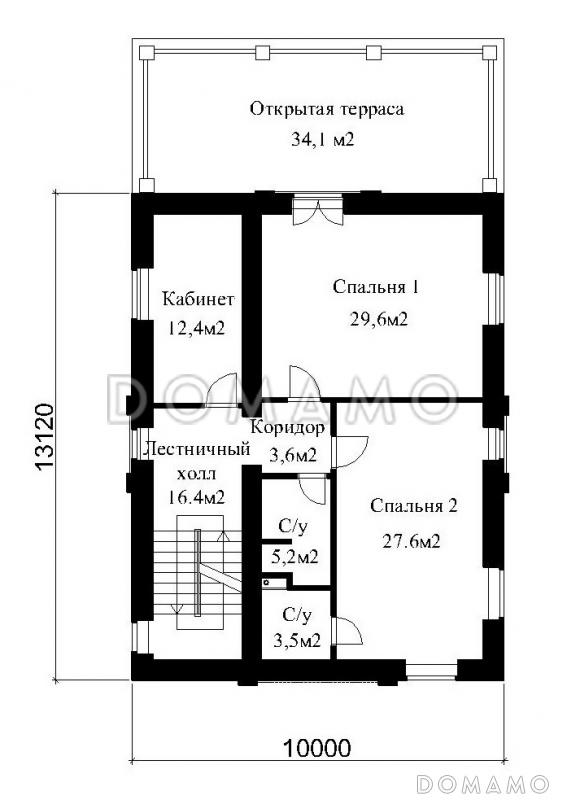

Помещения второго этажа: лестничный холл, коридор, санузлы, две спальни, кабинет и открытая терраса. Площадь этажа 132,4 м2, высота 2,7 м.

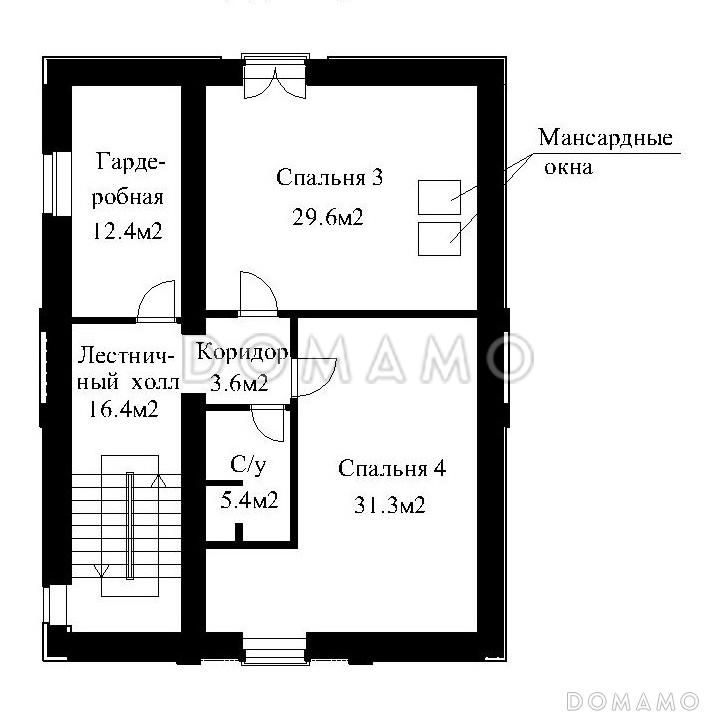

Помещения мансардного этажа: лестничный холл с коридором, санузел, гардеробная и спальни. Площадь этажа 98,7 м2, высота 2,8 м.
Конструктивное решение здания
1. Подвал - монолитный железобетон с гидроизоляцией, утеплителем и прижимной стенкой.
2. Перекрытия - железобетонные сборные.
3. Наружные стены - утепленная 3-х слойная кладка толщиной 550мм (внутренняя верста толщиной 380 мм из 7-ми щелевого керамического кирпича, утеплитель из базальтовых плит).
4. Крыша - металлочерепичная. Лобовые доски и подшивка свесов - доска.
5. Перегородки - кирпичные.
Отделка фасадов
1. Цоколь - облицевать клинкерной плиткой с колотой поверхностью.
2. Стены - облицовочный кирпич, местами искусственный камень.
3. Окна - двухкамерные стеклопакеты в белом профиле ПВХ.
4. Ограждение террас выполнить из дерева.
Инженерное оборудование
1. Система отопления жилого дома от газового котла расположенного в котельной. Разводку труб к отопительным приборам выполнить на конструкции пола. Параметры теплоносителя в системе отопления 90-70С. В качестве отопительных приборов приняты стальные панельные радиаторы и напольные отопительные каналы. Для регулирования теплоотдачи на каждом радиаторе установлены термоклапаны с автоматической головкой.
2. Вентиляция. В подвале запроектирована вытяжная вентиляция с механическим побуждением и естественная вентиляция.
Удаление воздуха осуществляется вытяжными решетками и бытовыми вентиляторами.
Компенсация удаленного воздуха осуществляется за счет естественного проветривания и за счет перетекания воздуха из других помещений дома. С этой целью предусмотреть преточные решетки или щели между дверными полотнами и полом не менее 20 мм на всех дверях.
В санузлах и на кухне предусмотрена механическая вытяжка периодического действия.
3. Водопровод. В здании запроектирован хозяйственно- питьевой водопровод, горячее водоснабжение, бытовая канализация и условно чистые стоки. Источником хозяйственно-питьевого и горячего водоснабжения является сеть поселка. Внутренние сети холодного и горячего водоснабжения запроектированы из полипропиленовых труб.
4. Канализация - в поселковую сеть. Внутренние сети бытовой канализации запроектированы из пластмассовых труб. На внутренних сетях канализации устанавливаются прочистки и ревизии.
5. Электроснабжение - из поселковых сетей.
