Проект большого одноэтажного мансардного дома из кирпича с тремя спальнями на каждом этаже и гаражом / 1

Проект большого одноэтажного мансардного дома из кирпича с тремя спальнями на каждом этаже и гаражом / 2

D3193

272 м²

Подготовка проекта:

33 рабочих дня

Стоимость проекта

73 600 ₽

Что входит в стоимость проекта?

Купить проект

Задайте вопросы по проекту нашему архитектору

8 (800) 200-28-83

Время работы: пн-вс: с 9:00 до 20:00

Задать вопрос по проекту

Предложения строителей Москва и Московская область

7 738 500 ₽	ООО СК КЛЕВЕР
18 605 565 ₽	Медный всадник
9 763 776 ₽	Дом Мечты
8 859 477 ₽	Дом в поле

Все предложения25

Расчёт подробной сметы5

Расчёт подробной сметы

О проекте Состав проекта Варианты ³

Отзывы

Технические характеристики

Общие

Материал стен

Кирпич

Общая площадь

272 м²

Площадь застройки

177.3 м²

Приведенная площадь

221.1 м²

Количество жилых комнат/спален

Этажи

1 этаж + мансарда

Гараж

Пристроенный гараж

Количество машин

Подвал / цокольный этаж

Без подвала

Длина дома

11.88 м

Ширина дома

17.06 м

Высота в коньке

7.19 м

Кровля

Металлочерепица

Облицовка внешних стен

Мокрая штукатурка

Толщина несущих наружных стен

380 мм

Межэтажные перекрытия

Монолитные

Внутренние не несущие перегородки

Кирпичные

Фундамент

Ленточный заглубленный из ФБС

Терраса

Терраса крытая

Дополнительные

Окна

Окна до пола

Камин

Есть

Сауна/баня внутри

Нет

Площадь гостиной

20 м²

Площадь кухни

9.1 м²

Количество санузлов

Окно в ванной комнате

Есть

Котельная

Есть

Кладовая

Длина участка

19.88 м

Ширина участка

24.06 м

Файлы для скачивания

PDF Скачать информацию по проекту

Скачать, PDF

Планы помещений

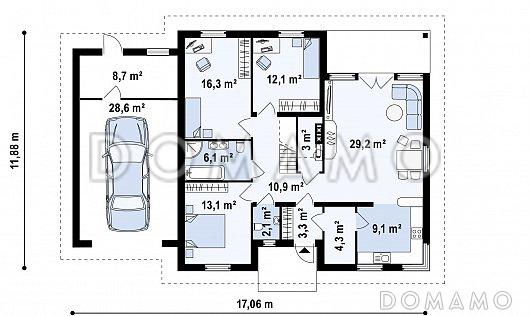

План 1 этажа

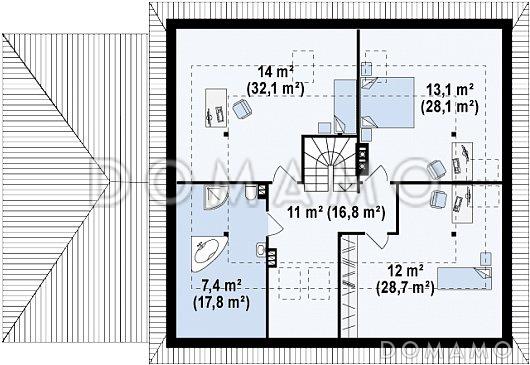

План мансардного этажа

Описание проекта

Категории проекта: с мансардой с гаражом с мансардой и гаражом для постоянного проживания кирпич в классическом стиле от 200 до 300 кв.м кирпичные дома хай-тек классические кирпичные дома кирпичные дома с мансардой дома из кирпича с гаражом с террасой из кирпича с террасой готовые загородные из кирпича одноэтажные из кирпича Показать все категории

Похожие проекты

Проект просторного одноэтажного дома из кирпича с тремя спальнями и подсобным помещением на мансардном этаже и со встроенным гаражом

D2848 259 м² Проект просторного одноэтажного дома из кирпича с тремя спальнями и подсобным помещением на мансардном этаже и со встроенным гаражом 5 Спален

Кирпич 18.54 м x 9.24 м Терраса 40 м Гараж на 2 машины Цена за проект 79 100 ₽

D1884 246 м² Проект одноэтажного мансардного дома из кирпича с гостевой спальней и кабинетом на первом этаже и встроенным гаражом 5 Спален

Кирпич 14.94 м x 12.54 м Терраса 17 м Гараж на 2 машины Цена за проект 58 200 ₽

D2183 263 м² Проект одноэтажного мансардного дома из кирпича со встроенным гаражом и угловой террасой 4 Спальни

Кирпич 16.74 м x 10.14 м Терраса 18 м Гараж на 1 машину Цена за проект 47 200 ₽

D367 283 м² Проект одноэтажного дома из кирпича с мансардой и балконом и гаражом на два автомобиля 4 Спальни

Кирпич 21.33 м x 11.73 м Терраса 14.7 м Гараж на 2 машины Цена за проект 78 200 ₽

D2314 266 м² Проект одноэтажного дома из кирпича с мансардой, гаражом на два автомобиля и зоной барбекю на террасе 4 Спальни

Кирпич 21.38 м x 11.78 м Терраса 14.7 м Гараж на 2 машины Цена за проект 72 000 ₽

Проект одноэтажного мансардного дома из кирпича с кабинетом, гаражом на два автомобиля и комнатой над гаражом

D2543 268 м² Проект одноэтажного мансардного дома из кирпича с кабинетом, гаражом на два автомобиля и комнатой над гаражом 5 Спален

Кирпич 11.94 м x 17.34 м Терраса 10 м Гараж на 2 машины Цена за проект 79 100 ₽

Проект одноэтажного мансардного дома из кирпича со стеклянным эркером и гаражом на два автомобиля

D3134 260 м² Проект одноэтажного мансардного дома из кирпича со стеклянным эркером и гаражом на два автомобиля 5 Спален

Кирпич 18.44 м x 14.31 м Терраса 12 м Гараж на 2 машины Цена за проект 79 100 ₽

D4777 260 м² Проект одноэтажного дома из кирпича с мансардой, гаражом и зоной барбекю на террасе 4 Спальни

Кирпич 20.04 м x 11.91 м Терраса 14.7 м Гараж на 1 машину Цена за проект 46 500 ₽

Состав проекта

Входит в стоимость

	Цена, руб.	Сроки, дней
	Комплект архитектурно-строительных чертежей (АС) Основной проект (АС) включает в себя разделы АР и КР. Это все, что касается строительства теплого контура дома (фундамент, стены, кровля, окна) с внешней отделкой +ведомости основных материалов. Архитектурный раздел (АР). Этот набор чертежей определяет, как будет выглядеть дом. Раздел включает: Поэтажные планы. Здесь отражена планировка каждого этажа — расположение комнат, расположение и размеры окон и дверных проемов, толщина стен, расположение дымоходов и вентиляционных каналов. Фасады. План кровли. Планы перекрытий. Разрезы — чертежи вертикального поперечного сечения дома. Они показывают высоту этажей, заглубление подвала, угол наклона крыши. Все эти значения важны, насколько человеку будет комфортно стоять в полный рост под скатной крышей, будут ли открываться двери под лестницей. ПРИМЕРНЫЙ состав Архитектурного раздела (АР). 1. Ведомость основных комплектов рабочих чертежей. Ведомость рабочих чертежей основного комплекта. Общие данные. 2. План 1-го этажа. Экспликация помещений. 3. План кровли. Спецификация перемычек. Разрезы перемычек. 4. Фасады в осях 1-4, 4-1, А-г, Г-А. Ведомость внешней отделки. 5. Разрезы 1-1. Узел примыкания деревянной обшивки фасада к штукатурному фасаду. 6. Экспликация полов. Спецификация элементов заполнения проемов. Элементы заполнения проемов. 7. Узел опирания перемычки над проемами. Узел опирания внешней стены на фундамент. Узлы армирования террасы. 8. Узлы. Конструктивный раздел (КР) Раздел включает: Чертежи фундаментов: конструкции, сечения, спецификации элементов фундамента, схемы армирования и соединений. Схемы перекрытий этажей: схема раскладки плит перекрытия, схема армирования, схема расположения балок, спецификация элементов перекрытия. Детали и узлы: примыкание конструктивных элементов друг к другу, сечения, спецификации материалов ПРИМЕРНЫЙ состав Конструктивного раздела (КР). 1. Общие данные. 2. Схема расположения монолитного фундамента на отм.-1,600 (опалубка). Разрезы 1-1, 2-2. 3. Схема расположения монолитного фундамента на отм. -1.600(армирование) 4. Монолитный фундамент ФМ-1. 5. Монолитный фундамент ФМ-2. 6. Схема расположения элементов сборного фундамента. 7. Узел устройства фундамента. Разрез 1-1. 8. Схема расположения элементов каркаса. 9. Колонна К-1. 10. Схема расположения монолитного пояса на отм. Низа +2,860 (опалубка). Разрезы 1-1, 2-2. 11. Схема расположения элементов перекрытия на отм.низа +2,860. Разрезы 1-1, 2-2. 12.Схема расположения элементов кровли. Разрез 1-1. 13. Узлы 1, 2, 3. 14. Ведомость расхода стали. Ведомость расхода бетона.	Входит в стоимость	33 рабочих дня
Основной проект (АС) включает в себя разделы АР и КР. Это все, что касается строительства теплого контура дома (фундамент, стены, кровля, окна) с внешней отделкой +ведомости основных материалов. Архитектурный раздел (АР). Этот набор чертежей определяет, как будет выглядеть дом. Раздел включает: Поэтажные планы. Здесь отражена планировка каждого этажа — расположение комнат, расположение и размеры окон и дверных проемов, толщина стен, расположение дымоходов и вентиляционных каналов. Фасады. План кровли. Планы перекрытий. Разрезы — чертежи вертикального поперечного сечения дома. Они показывают высоту этажей, заглубление подвала, угол наклона крыши. Все эти значения важны, насколько человеку будет комфортно стоять в полный рост под скатной крышей, будут ли открываться двери под лестницей. ПРИМЕРНЫЙ состав Архитектурного раздела (АР). 1. Ведомость основных комплектов рабочих чертежей. Ведомость рабочих чертежей основного комплекта. Общие данные. 2. План 1-го этажа. Экспликация помещений. 3. План кровли. Спецификация перемычек. Разрезы перемычек. 4. Фасады в осях 1-4, 4-1, А-г, Г-А. Ведомость внешней отделки. 5. Разрезы 1-1. Узел примыкания деревянной обшивки фасада к штукатурному фасаду. 6. Экспликация полов. Спецификация элементов заполнения проемов. Элементы заполнения проемов. 7. Узел опирания перемычки над проемами. Узел опирания внешней стены на фундамент. Узлы армирования террасы. 8. Узлы. Конструктивный раздел (КР) Раздел включает: Чертежи фундаментов: конструкции, сечения, спецификации элементов фундамента, схемы армирования и соединений. Схемы перекрытий этажей: схема раскладки плит перекрытия, схема армирования, схема расположения балок, спецификация элементов перекрытия. Детали и узлы: примыкание конструктивных элементов друг к другу, сечения, спецификации материалов ПРИМЕРНЫЙ состав Конструктивного раздела (КР). 1. Общие данные. 2. Схема расположения монолитного фундамента на отм.-1,600 (опалубка). Разрезы 1-1, 2-2. 3. Схема расположения монолитного фундамента на отм. -1.600(армирование) 4. Монолитный фундамент ФМ-1. 5. Монолитный фундамент ФМ-2. 6. Схема расположения элементов сборного фундамента. 7. Узел устройства фундамента. Разрез 1-1. 8. Схема расположения элементов каркаса. 9. Колонна К-1. 10. Схема расположения монолитного пояса на отм. Низа +2,860 (опалубка). Разрезы 1-1, 2-2. 11. Схема расположения элементов перекрытия на отм.низа +2,860. Разрезы 1-1, 2-2. 12.Схема расположения элементов кровли. Разрез 1-1. 13. Узлы 1, 2, 3. 14. Ведомость расхода стали. Ведомость расхода бетона.

Цена, руб.

Сроки, дней

Комплект архитектурно-строительных чертежей (АС)

Основной проект (АС) включает в себя разделы АР и КР. Это все, что касается строительства теплого контура дома (фундамент, стены, кровля, окна) с внешней отделкой +ведомости основных материалов.

Архитектурный раздел (АР).

Этот набор чертежей определяет, как будет выглядеть дом.

Раздел включает:

Поэтажные планы. Здесь отражена планировка каждого этажа — расположение комнат, расположение и размеры окон и дверных проемов, толщина стен, расположение дымоходов и вентиляционных каналов.
Фасады.
План кровли.
Планы перекрытий.
Разрезы — чертежи вертикального поперечного сечения дома. Они показывают высоту этажей, заглубление подвала, угол наклона крыши. Все эти значения важны, насколько человеку будет комфортно стоять в полный рост под скатной крышей, будут ли открываться двери под лестницей.

ПРИМЕРНЫЙ состав Архитектурного раздела (АР).
1. Ведомость основных комплектов рабочих чертежей. Ведомость рабочих чертежей основного комплекта. Общие данные.
2. План 1-го этажа. Экспликация помещений.
3. План кровли. Спецификация перемычек. Разрезы перемычек.
4. Фасады в осях 1-4, 4-1, А-г, Г-А. Ведомость внешней отделки.
5. Разрезы 1-1. Узел примыкания деревянной обшивки фасада к штукатурному фасаду.
6. Экспликация полов. Спецификация элементов заполнения проемов. Элементы заполнения проемов.
7. Узел опирания перемычки над проемами. Узел опирания внешней стены на фундамент. Узлы армирования террасы.
8. Узлы.

Конструктивный раздел (КР)

Раздел включает:

Чертежи фундаментов: конструкции, сечения, спецификации элементов фундамента, схемы армирования и соединений.
Схемы перекрытий этажей: схема раскладки плит перекрытия, схема армирования, схема расположения балок, спецификация элементов перекрытия.
Детали и узлы: примыкание конструктивных элементов друг к другу, сечения, спецификации материалов

ПРИМЕРНЫЙ состав Конструктивного раздела (КР).
1. Общие данные.
2. Схема расположения монолитного фундамента на отм.-1,600 (опалубка). Разрезы 1-1, 2-2.
3. Схема расположения монолитного фундамента на отм. -1.600(армирование)
4. Монолитный фундамент ФМ-1.
5. Монолитный фундамент ФМ-2.
6. Схема расположения элементов сборного фундамента.
7. Узел устройства фундамента. Разрез 1-1.
8. Схема расположения элементов каркаса.
9. Колонна К-1.
10. Схема расположения монолитного пояса на отм. Низа +2,860 (опалубка). Разрезы 1-1, 2-2.
11. Схема расположения элементов перекрытия на отм.низа +2,860. Разрезы 1-1, 2-2.
12.Схема расположения элементов кровли. Разрез 1-1.
13. Узлы 1, 2, 3.
14. Ведомость расхода стали. Ведомость расхода бетона.

Входит в стоимость

33 рабочих дня

Архитектурный раздел (АР).

Этот набор чертежей определяет, как будет выглядеть дом.

Раздел включает:

Поэтажные планы. Здесь отражена планировка каждого этажа — расположение комнат, расположение и размеры окон и дверных проемов, толщина стен, расположение дымоходов и вентиляционных каналов.
Фасады.
План кровли.
Планы перекрытий.
Разрезы — чертежи вертикального поперечного сечения дома. Они показывают высоту этажей, заглубление подвала, угол наклона крыши. Все эти значения важны, насколько человеку будет комфортно стоять в полный рост под скатной крышей, будут ли открываться двери под лестницей.

Конструктивный раздел (КР)

Раздел включает:

Чертежи фундаментов: конструкции, сечения, спецификации элементов фундамента, схемы армирования и соединений.
Схемы перекрытий этажей: схема раскладки плит перекрытия, схема армирования, схема расположения балок, спецификация элементов перекрытия.
Детали и узлы: примыкание конструктивных элементов друг к другу, сечения, спецификации материалов

Готово к продаже

	Цена, руб.	Сроки, дней
Паспорт рабочего проекта	8 000 ₽	5 рабочих дней	в корзину
Дополнительная копия проекта формата А3	6 500 ₽	5 рабочих дней	в корзину
Электронная копия проекта (скан распечатанной версии)	4 000 ₽	3 рабочих дня	в корзину

Разрабатывается отдельно

	Цена, руб.	Сроки, дней
Адаптация фундамента (изменение типа фундамента)	по запросу	14 рабочих дней
Дизайн интерьера (стоимость от 2200руб. за квад.метр площади)	по запросу	30 рабочих дней
Внесение изменений в проект	по запросу	20 рабочих дней
Инженерные разделы: ВК + ОВ + ЭО	24 330 ₽	33 рабочих дня	в корзину
Разработка Генплана участка, в масштабе 1:250	7 500 ₽	15 рабочих дней	в корзину
Фэншуй дома	20 000 ₽	14 рабочих дней	в корзину
Фэншуй участка	15 000 ₽	14 рабочих дней	в корзину
Фэншуй полная консультация дом+участок с выездом на объект	100 000 ₽	30 рабочих дней	в корзину

Опции проекта вы можете заказать в корзине при оформлении заказа
