Главная Проекты домов Проект одноэтажного мансардного дома из кирпича со стеклянным эркером в кухонной зоне, балконом над ним и гаражом

D2317 Проект одноэтажного мансардного дома из кирпича со стеклянным эркером в кухонной зоне, балконом над ним и гаражом

Сравнить проект В избранное

PDF Распечатать

Проект одноэтажного мансардного дома из кирпича со стеклянным эркером в кухонной зоне, балконом над ним и гаражом / 1

Проект одноэтажного мансардного дома из кирпича со стеклянным эркером в кухонной зоне, балконом над ним и гаражом / 2

D2317

189 м²

Подготовка проекта:

33 рабочих дня

Стоимость проекта

47 200 ₽

Что входит в стоимость проекта?

Купить проект

Задайте вопросы по проекту нашему архитектору

8 (800) 200-28-83

Время работы: пн-вс: с 9:00 до 20:00

Задать вопрос по проекту

Предложения строителей Москва и Московская область

5 932 500 ₽	ООО СК КЛЕВЕР
17 289 000 ₽	Медный всадник
8 732 640 ₽	Дом Мечты
6 791 865 ₽	Дом в поле

Все предложения25

Расчёт подробной сметы5

Расчёт подробной сметы

О проекте Состав проекта

Отзывы

Технические характеристики

Общие

Материал стен

Кирпич

Общая площадь

189 м²

Площадь застройки

117 м²

Приведенная площадь

169.5 м²

Количество жилых комнат/спален

Этажи

1 этаж + мансарда

Гараж

Встроенный гараж

Количество машин

Подвал / цокольный этаж

Без подвала

Длина дома

9.78 м

Ширина дома

13.21 м

Высота в коньке

7.86 м

Кровля

Металлочерепица

Облицовка внешних стен

Деревянная вагонка

Мокрая штукатурка

Толщина несущих наружных стен

380 мм

Межэтажные перекрытия

Монолитные

Внутренние не несущие перегородки

Кирпичные

Фундамент

Ленточный заглубленный из ФБС

Терраса

Терраса открытая

Дополнительные

Окна

Окна до пола

Мансардные окна

Есть

Камин

Есть

Сауна/баня внутри

Нет

Площадь гостиной

30.1 м²

Площадь кухни

9.3 м²

Количество санузлов

Окно в ванной комнате

Есть

Котельная

Есть

Кабинет

Есть

Хозяйская гардеробная

Есть

Кладовая

Балкон / лоджия

Балкон

Длина участка

17.78 м

Ширина участка

20.21 м

Файлы для скачивания

PDF Скачать информацию по проекту

Скачать, PDF

Планы помещений

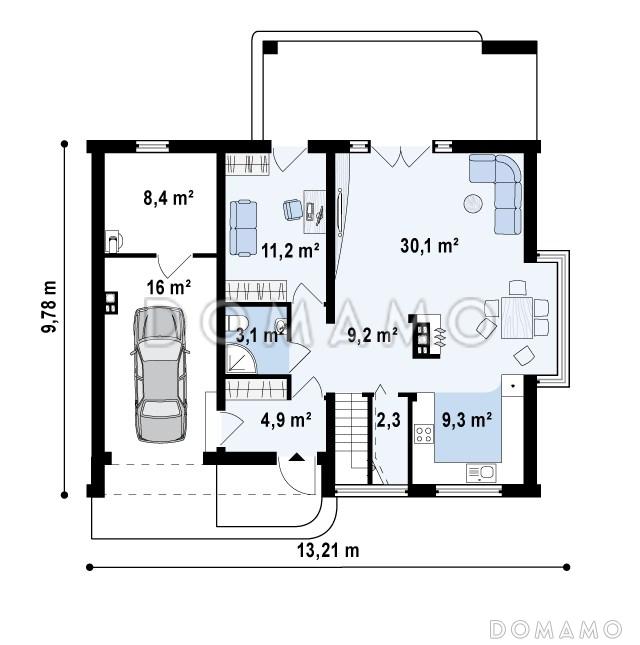

План 1 этажа

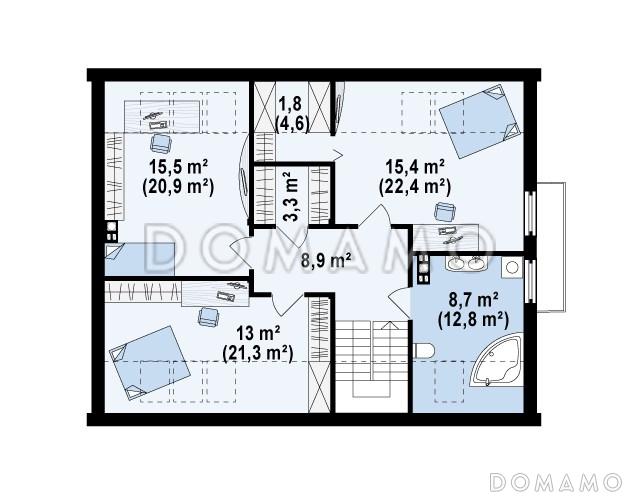

План мансардного этажа

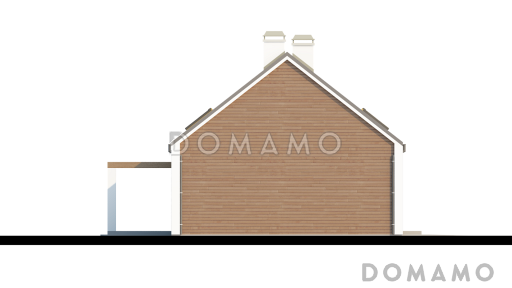

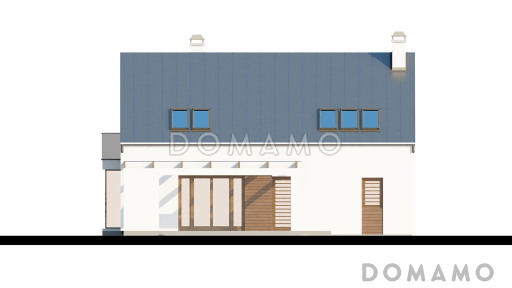

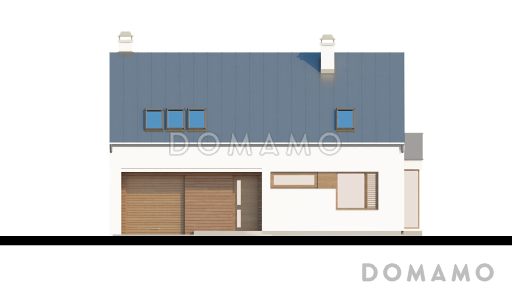

Фасады

Проект одноэтажного мансардного дома из кирпича со стеклянным эркером в кухонной зоне, балконом над ним и гаражом / Фасад 1

Проект одноэтажного мансардного дома из кирпича со стеклянным эркером в кухонной зоне, балконом над ним и гаражом / Фасад 2

Проект одноэтажного мансардного дома из кирпича со стеклянным эркером в кухонной зоне, балконом над ним и гаражом / Фасад 3

Проект одноэтажного мансардного дома из кирпича со стеклянным эркером в кухонной зоне, балконом над ним и гаражом / Фасад 4

Описание проекта

Категории проекта: с мансардой с гаражом с мансардой и гаражом для постоянного проживания кирпич в классическом стиле от 100 до 200 кв.м кирпичные дома хай-тек классические кирпичные дома кирпичные дома с мансардой дома из кирпича с гаражом с эркером кирпичные дома с эркером с террасой из кирпича с террасой готовые Показать все категории

Похожие проекты

D4489 219 м² Проект одноэтажного дома с мансардным этажом из кирпича с кабинетом, гаражом и террасой над ним 4 Спальни

Кирпич 15.18 м x 9.78 м Терраса 30.1 м Гараж на 1 машину Цена за проект 72 800 ₽

D680 171 м² Проект современного дома из оранжевого кирпича с гаражом 2 Спальни

Кирпич 15.3 м x 14.8 м Терраса 22.3 м Гараж на 1 машину Цена за проект 50 800 ₽

D3910 203 м² Проект одноэтажного мансардного дома из кирпича простой формы с кабинетом и встроенным гаражом 4 Спальни

Кирпич 13.91 м x 9.81 м Терраса 22.6 м Гараж на 1 машину Цена за проект 72 800 ₽

D3452 217 м² Проект просторного одноэтажного мансардного дома из кирпича с кабинетом, гаражом и комнатой над ним 4 Спальни

Кирпич 10.39 м x 14.89 м Терраса 20 м Гараж на 1 машину Цена за проект 70 300 ₽

D2507 205 м² Проект одноэтажного мансардного дома из кирпича с кабинетом, четырьмя спальнями, техническим помещением и гаражом 5 Спален

Кирпич 11.20 м x 14.34 м Терраса 25 м Гараж на 1 машину Цена за проект 47 500 ₽

D2243 171 м² Проект одноэтажного дома из кирпича с мансардным этажом и встроенным гаражом 3 Спальни

Кирпич 12.91 м x 8.41 м Терраса 18 м Гараж на 1 машину Цена за проект 70 300 ₽

Проект большого одноэтажного дома из кирпича с тремя спальнями, кабинетом и гаражом на два автомобиля

D3765 197 м² Проект большого одноэтажного дома из кирпича с тремя спальнями, кабинетом и гаражом на два автомобиля 5 Спален

Кирпич 15.54 м x 15.54 м Терраса 40 м Гараж на 2 машины Цена за проект 70 300 ₽

D2553 211 м² Проект одноэтажного мансардного дома из кирпича с эркером в кухонной зоне, вертикальным мансардным окном и гаражом 4 Спальни

Кирпич 9.84 м x 14.34 м Терраса 25 м Гараж на 1 машину Цена за проект 45 500 ₽

Состав проекта

Входит в стоимость

	Цена, руб.	Сроки, дней
	Комплект архитектурно-строительных чертежей (АС) Основной проект (АС) включает в себя разделы АР и КР. Это все, что касается строительства теплого контура дома (фундамент, стены, кровля, окна) с внешней отделкой +ведомости основных материалов. Архитектурный раздел (АР). Этот набор чертежей определяет, как будет выглядеть дом. Раздел включает: Поэтажные планы. Здесь отражена планировка каждого этажа — расположение комнат, расположение и размеры окон и дверных проемов, толщина стен, расположение дымоходов и вентиляционных каналов. Фасады. План кровли. Планы перекрытий. Разрезы — чертежи вертикального поперечного сечения дома. Они показывают высоту этажей, заглубление подвала, угол наклона крыши. Все эти значения важны, насколько человеку будет комфортно стоять в полный рост под скатной крышей, будут ли открываться двери под лестницей. ПРИМЕРНЫЙ состав Архитектурного раздела (АР). 1. Ведомость основных комплектов рабочих чертежей. Ведомость рабочих чертежей основного комплекта. Общие данные. 2. План 1-го этажа. Экспликация помещений. 3. План кровли. Спецификация перемычек. Разрезы перемычек. 4. Фасады в осях 1-4, 4-1, А-г, Г-А. Ведомость внешней отделки. 5. Разрезы 1-1. Узел примыкания деревянной обшивки фасада к штукатурному фасаду. 6. Экспликация полов. Спецификация элементов заполнения проемов. Элементы заполнения проемов. 7. Узел опирания перемычки над проемами. Узел опирания внешней стены на фундамент. Узлы армирования террасы. 8. Узлы. Конструктивный раздел (КР) Раздел включает: Чертежи фундаментов: конструкции, сечения, спецификации элементов фундамента, схемы армирования и соединений. Схемы перекрытий этажей: схема раскладки плит перекрытия, схема армирования, схема расположения балок, спецификация элементов перекрытия. Детали и узлы: примыкание конструктивных элементов друг к другу, сечения, спецификации материалов ПРИМЕРНЫЙ состав Конструктивного раздела (КР). 1. Общие данные. 2. Схема расположения монолитного фундамента на отм.-1,600 (опалубка). Разрезы 1-1, 2-2. 3. Схема расположения монолитного фундамента на отм. -1.600(армирование) 4. Монолитный фундамент ФМ-1. 5. Монолитный фундамент ФМ-2. 6. Схема расположения элементов сборного фундамента. 7. Узел устройства фундамента. Разрез 1-1. 8. Схема расположения элементов каркаса. 9. Колонна К-1. 10. Схема расположения монолитного пояса на отм. Низа +2,860 (опалубка). Разрезы 1-1, 2-2. 11. Схема расположения элементов перекрытия на отм.низа +2,860. Разрезы 1-1, 2-2. 12.Схема расположения элементов кровли. Разрез 1-1. 13. Узлы 1, 2, 3. 14. Ведомость расхода стали. Ведомость расхода бетона.	Входит в стоимость	33 рабочих дня
Основной проект (АС) включает в себя разделы АР и КР. Это все, что касается строительства теплого контура дома (фундамент, стены, кровля, окна) с внешней отделкой +ведомости основных материалов. Архитектурный раздел (АР). Этот набор чертежей определяет, как будет выглядеть дом. Раздел включает: Поэтажные планы. Здесь отражена планировка каждого этажа — расположение комнат, расположение и размеры окон и дверных проемов, толщина стен, расположение дымоходов и вентиляционных каналов. Фасады. План кровли. Планы перекрытий. Разрезы — чертежи вертикального поперечного сечения дома. Они показывают высоту этажей, заглубление подвала, угол наклона крыши. Все эти значения важны, насколько человеку будет комфортно стоять в полный рост под скатной крышей, будут ли открываться двери под лестницей. ПРИМЕРНЫЙ состав Архитектурного раздела (АР). 1. Ведомость основных комплектов рабочих чертежей. Ведомость рабочих чертежей основного комплекта. Общие данные. 2. План 1-го этажа. Экспликация помещений. 3. План кровли. Спецификация перемычек. Разрезы перемычек. 4. Фасады в осях 1-4, 4-1, А-г, Г-А. Ведомость внешней отделки. 5. Разрезы 1-1. Узел примыкания деревянной обшивки фасада к штукатурному фасаду. 6. Экспликация полов. Спецификация элементов заполнения проемов. Элементы заполнения проемов. 7. Узел опирания перемычки над проемами. Узел опирания внешней стены на фундамент. Узлы армирования террасы. 8. Узлы. Конструктивный раздел (КР) Раздел включает: Чертежи фундаментов: конструкции, сечения, спецификации элементов фундамента, схемы армирования и соединений. Схемы перекрытий этажей: схема раскладки плит перекрытия, схема армирования, схема расположения балок, спецификация элементов перекрытия. Детали и узлы: примыкание конструктивных элементов друг к другу, сечения, спецификации материалов ПРИМЕРНЫЙ состав Конструктивного раздела (КР). 1. Общие данные. 2. Схема расположения монолитного фундамента на отм.-1,600 (опалубка). Разрезы 1-1, 2-2. 3. Схема расположения монолитного фундамента на отм. -1.600(армирование) 4. Монолитный фундамент ФМ-1. 5. Монолитный фундамент ФМ-2. 6. Схема расположения элементов сборного фундамента. 7. Узел устройства фундамента. Разрез 1-1. 8. Схема расположения элементов каркаса. 9. Колонна К-1. 10. Схема расположения монолитного пояса на отм. Низа +2,860 (опалубка). Разрезы 1-1, 2-2. 11. Схема расположения элементов перекрытия на отм.низа +2,860. Разрезы 1-1, 2-2. 12.Схема расположения элементов кровли. Разрез 1-1. 13. Узлы 1, 2, 3. 14. Ведомость расхода стали. Ведомость расхода бетона.

Цена, руб.

Сроки, дней

Комплект архитектурно-строительных чертежей (АС)

Основной проект (АС) включает в себя разделы АР и КР. Это все, что касается строительства теплого контура дома (фундамент, стены, кровля, окна) с внешней отделкой +ведомости основных материалов.

Архитектурный раздел (АР).

Этот набор чертежей определяет, как будет выглядеть дом.

Раздел включает:

Поэтажные планы. Здесь отражена планировка каждого этажа — расположение комнат, расположение и размеры окон и дверных проемов, толщина стен, расположение дымоходов и вентиляционных каналов.
Фасады.
План кровли.
Планы перекрытий.
Разрезы — чертежи вертикального поперечного сечения дома. Они показывают высоту этажей, заглубление подвала, угол наклона крыши. Все эти значения важны, насколько человеку будет комфортно стоять в полный рост под скатной крышей, будут ли открываться двери под лестницей.

ПРИМЕРНЫЙ состав Архитектурного раздела (АР).
1. Ведомость основных комплектов рабочих чертежей. Ведомость рабочих чертежей основного комплекта. Общие данные.
2. План 1-го этажа. Экспликация помещений.
3. План кровли. Спецификация перемычек. Разрезы перемычек.
4. Фасады в осях 1-4, 4-1, А-г, Г-А. Ведомость внешней отделки.
5. Разрезы 1-1. Узел примыкания деревянной обшивки фасада к штукатурному фасаду.
6. Экспликация полов. Спецификация элементов заполнения проемов. Элементы заполнения проемов.
7. Узел опирания перемычки над проемами. Узел опирания внешней стены на фундамент. Узлы армирования террасы.
8. Узлы.

Конструктивный раздел (КР)

Раздел включает:

Чертежи фундаментов: конструкции, сечения, спецификации элементов фундамента, схемы армирования и соединений.
Схемы перекрытий этажей: схема раскладки плит перекрытия, схема армирования, схема расположения балок, спецификация элементов перекрытия.
Детали и узлы: примыкание конструктивных элементов друг к другу, сечения, спецификации материалов

ПРИМЕРНЫЙ состав Конструктивного раздела (КР).
1. Общие данные.
2. Схема расположения монолитного фундамента на отм.-1,600 (опалубка). Разрезы 1-1, 2-2.
3. Схема расположения монолитного фундамента на отм. -1.600(армирование)
4. Монолитный фундамент ФМ-1.
5. Монолитный фундамент ФМ-2.
6. Схема расположения элементов сборного фундамента.
7. Узел устройства фундамента. Разрез 1-1.
8. Схема расположения элементов каркаса.
9. Колонна К-1.
10. Схема расположения монолитного пояса на отм. Низа +2,860 (опалубка). Разрезы 1-1, 2-2.
11. Схема расположения элементов перекрытия на отм.низа +2,860. Разрезы 1-1, 2-2.
12.Схема расположения элементов кровли. Разрез 1-1.
13. Узлы 1, 2, 3.
14. Ведомость расхода стали. Ведомость расхода бетона.

Входит в стоимость

33 рабочих дня

Архитектурный раздел (АР).

Этот набор чертежей определяет, как будет выглядеть дом.

Раздел включает:

Поэтажные планы. Здесь отражена планировка каждого этажа — расположение комнат, расположение и размеры окон и дверных проемов, толщина стен, расположение дымоходов и вентиляционных каналов.
Фасады.
План кровли.
Планы перекрытий.
Разрезы — чертежи вертикального поперечного сечения дома. Они показывают высоту этажей, заглубление подвала, угол наклона крыши. Все эти значения важны, насколько человеку будет комфортно стоять в полный рост под скатной крышей, будут ли открываться двери под лестницей.

Конструктивный раздел (КР)

Раздел включает:

Чертежи фундаментов: конструкции, сечения, спецификации элементов фундамента, схемы армирования и соединений.
Схемы перекрытий этажей: схема раскладки плит перекрытия, схема армирования, схема расположения балок, спецификация элементов перекрытия.
Детали и узлы: примыкание конструктивных элементов друг к другу, сечения, спецификации материалов

Готово к продаже

	Цена, руб.	Сроки, дней
Паспорт рабочего проекта	8 000 ₽	5 рабочих дней	в корзину
Дополнительная копия проекта формата А3	6 500 ₽	5 рабочих дней	в корзину
Электронная копия проекта (скан распечатанной версии)	4 000 ₽	3 рабочих дня	в корзину

Разрабатывается отдельно

	Цена, руб.	Сроки, дней
Адаптация фундамента (изменение типа фундамента)	по запросу	14 рабочих дней
Дизайн интерьера (стоимость от 2200руб. за квад.метр площади)	по запросу	30 рабочих дней
Внесение изменений в проект	по запросу	20 рабочих дней
Инженерные разделы: ВК + ОВ + ЭО	15 300 ₽	33 рабочих дня	в корзину
Разработка Генплана участка, в масштабе 1:250	7 500 ₽	15 рабочих дней	в корзину
Фэншуй дома	20 000 ₽	14 рабочих дней	в корзину
Фэншуй участка	15 000 ₽	14 рабочих дней	в корзину
Фэншуй полная консультация дом+участок с выездом на объект	100 000 ₽	30 рабочих дней	в корзину
