Конек на крыше дома — это элемент кровли, который соединяет друг с другом два противоположных ската. От его конструкции зависит защита помещений от попадания воды, эффективность вентиляции мансарды или чердака, внешний вид коттеджа.

В материале ниже разберемся подробнее, что такое конек на крыше и из каких деталей он состоит, каким образом рассчитать его длину и высоту, а также ознакомимся с порядком его монтажа.

Функции и конструкция конька

Этот конструктивный элемент используется при строительстве дома только в том случае, если проектной документацией предусмотрен монтаж коньковой кровли. У плоской крыши такой детали нет, а постройке с одним скатом он не нужен по причине отсутствия стыка между двумя поверхностями.

С внешней стороны постороннему наблюдателю виден лишь доборный элемент кровли — накладка, которая соединяет щель между сегментами металлочерепицы или профилированного листа. Но на самом деле его устройство намного более сложное.

Для чего нужен конек на крыше:

1. Увеличение жесткости стропильной системы. В этом месте крепятся верхние части стропил. Продольный деревянный элемент собирает опоры в единую систему и удерживает их вместе в процессе эксплуатации.
2. Защита от попадания воды. Верхняя доборная деталь и гидроизолирующая прокладка закрывает место между двумя сегментами кровельного покрытия. В противном случае в эту щель могла бы легко попадать вода, заливая чердачное помещение или комнаты в мансарде.
3. Вентиляция. Правильно сконструированный конек имеет отверстия для циркуляции воздушных потоков. В результате возникает воздухообмен, который выводит лишнюю влагу из кровельного пирога или проветривает чердак. При этом особые накладки перекрывают зазор, предотвращая попадание внутрь палых листьев, пыли, посторонних предметов.

Производители кровельных материалов предлагают необходимые планки и гидроизоляционные пленки, защитные решетки и крепежные элементы, из которых можно собрать надежную и долговечную конструкцию.

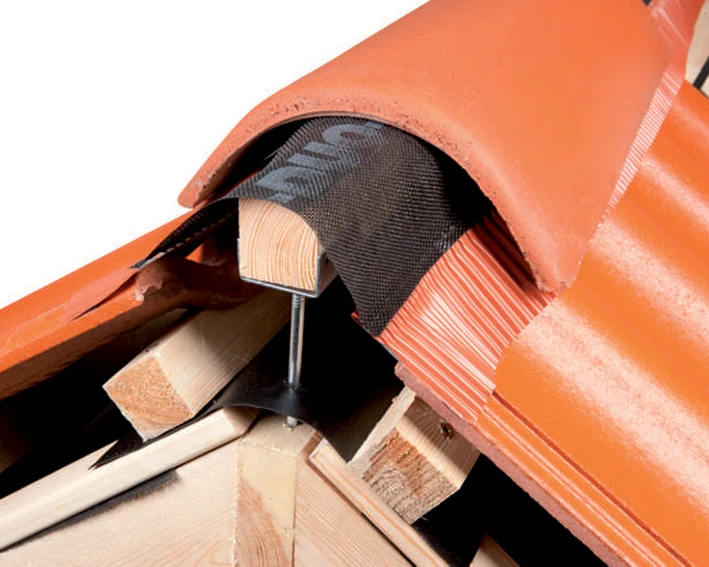

Внутреннее устройство конька крыши таково:

• Верхний прогон. Деревянная балка, установленная в самой верхней части скатной кровли. Она соединяет концы стропил и увеличивает общую жесткость.
• Коньковая рейка. Дополнительная деталь из бруска, которая после установки выступает над краями кровельного покрытия. Она необходима для крепления защитной планки и формирования зазора с целью вентиляции подкрышного пространства.
• Гидроизоляционная пленка. Ее изготавливают из специальной мембраны с перфорированными вставками. Она предотвращает подтекание воды, но при этом не препятствует прохождению воздушных потоков. Ширина подбирается таким образом, чтобы при укладке на рейку пленка заходила на оба ската кровельного покрытия.
• Коньковая планка. Декоративный элемент, который закрывает верхний брус и отводит потоки воды во время дождя или таяния снега. Она комплектуется торцевыми заглушками с перфорацией, через которые происходит вентиляция кровельного пирога.

Размеры конька для крыши подбираются в зависимости от типа отделочного материала для крыши и ширины зазора.

Расчет высоты коньковой кровли

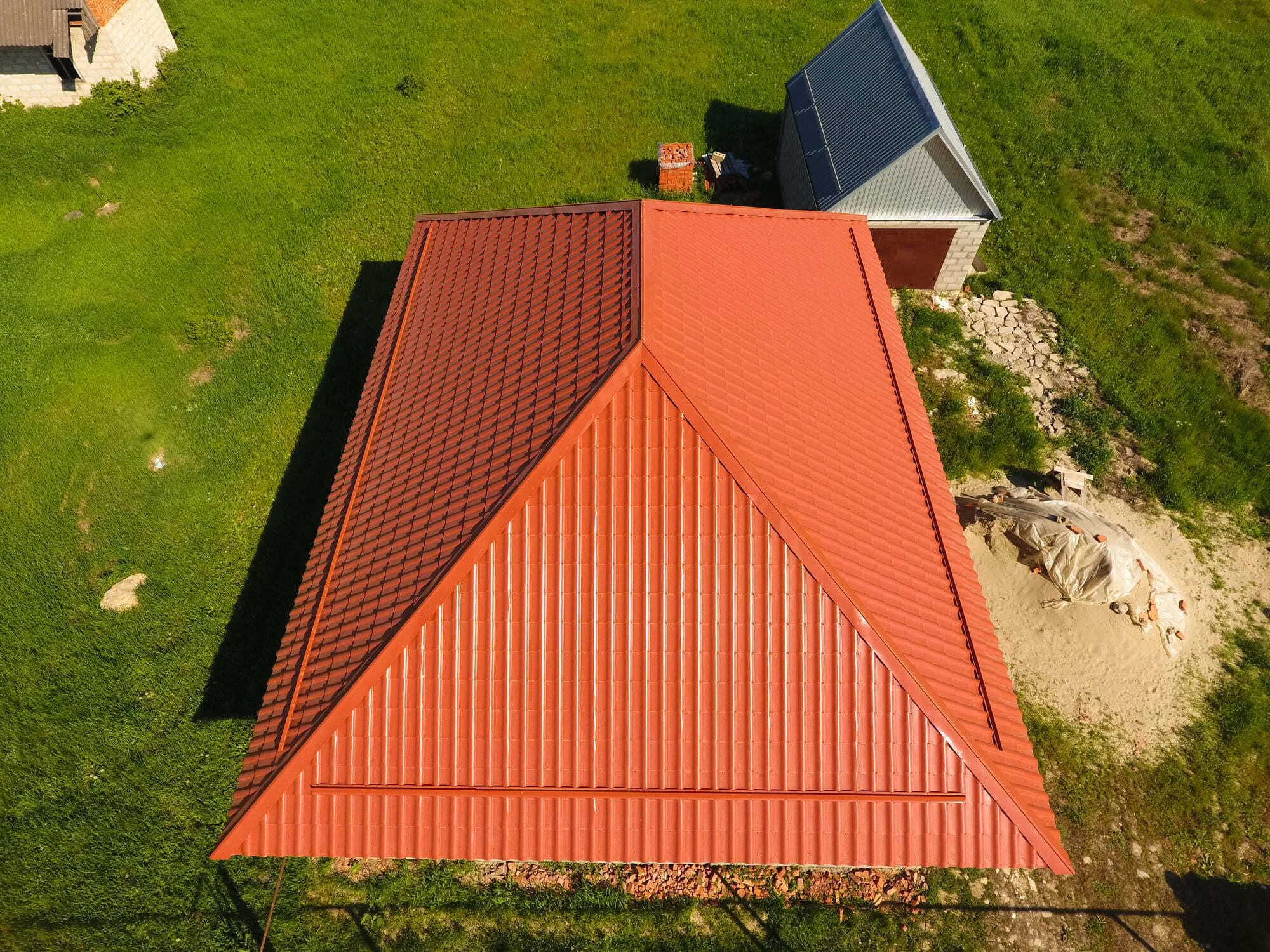

Самая простая скатная кровля представляет собой две плоскости под углом к горизонтали, которые соединены друг с другом в верхней части. Именно там и устанавливается конек.

Высота от чердачного перекрытия зависит от угла наклона ската и рассчитывается еще на этапе составления проектной документации на дом. От этого параметра зависит количество используемых материалов, тип стропильной системы, габариты других элементов крыши и другие параметры.

Для самостоятельного  расчета или проверки вычислений архитекторов можно использовать следующую формулу:

a = tg(ɑ*b)

где:

a — высота от чердачного перекрытия до конька;

ɑ — угол наклона ската;

b — половина ширины чердачного перекрытия (прогон деленный на 2).

Также можно не вычислять тангенс произведения угла наклона и ширины перекрытия, а воспользоваться коэффициентами. В этом случае необходимо подобрать нужное значение в зависимости от угла наклона, после чего умножить его на ширину прогона.

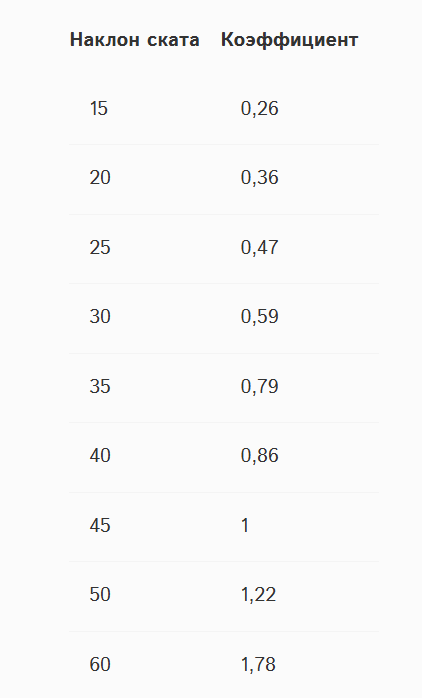

Коэффициент можно взять в следующей таблице:

Например, для коттеджа, у которого скаты крыши расположены под углом в 40 градусов к горизонту для расчета высоты нужно использовать коэффициент 0,86. То есть высота составит 40 * 0,86 = 3,44 метра.

Обратите внимание, что речь идет о расположении верхнего прогона. Реальная ширина коньковой планки будет выше, так как под ней еще располагается рейка. Кроме того, некоторые доборные элементы монтируются на кронштейнах, что также на несколько сантиметров увеличивает высоту.

Порядок монтажа

Установка конька на крыше не требует серьезных строительных навыков. Но из-за необходимости работать на большой высоте существует опасность падения и получения травм. Во время монтажа следует соблюдать особую осторожность.

Перед монтажом верхнего элемента кровли необходимо установить другие конструктивные элементы. Схема действий следующая:

1. Крепление верхнего прогона. Продольный брус крепится на деревянные опорные элементы и выступает в качестве основания всей деревянной конструкции.
2. Установка стропил. Опоры для кровельного материала изготавливаются из толстой доски, крепятся верхней частью к прогону, а нижней — к мауэрлату. Для плотной стыковки верхняя кромка доски подрезается под нужным углом, а в нижней делается вырез подходящей формы.
3. Укладка кровельного пирога. Следующим шагом будет установка паро- и гидроизоляционных мембран, утеплителя, контробрешетки и обрешетки. Этот этап является подготовкой к монтажу кровельного материала, позволяет утеплить чердак или мансарду, предотвратить подтекание воды.
4. Гидроизоляция коньковой части. Для защиты от попадания влаги в стык между двумя скатами необходимо уложить гидроизоляционный материал. Он клеится поверх прогона таким образом, чтобы части заходили на мембраны на скатах. Далее полотно прижимается брусьями обрешетки.

После подготовки стропильной системы, а также монтажа кровельного материала можно приступать к установке остальных элементов.

Алгоритм действий зависит от типа отделки. Вначале рассмотрим вариант использования керамической черепицы, так как он является наиболее сложным:

• Установка кронштейнов и бруса. В верхнюю рейку стропильной системы вкручиваются кронштейны, на которые затем крепится деревянный брус. Высота подбирается таким образом, чтобы после укладки на него черепицы остался зазор для вентиляции шириной в 10 мм.
• Приклеивание фигароля. Это специальная самоклеющаяся лента, которая необходима для защиты верхнего стыка от влаги и вентиляции подкрышного пространства.
• Монтаж торцевых заглушек. Используются перфорированные пластиковые элементы, окрашенные в коричневый цвет. Они практически не видны на фоне керамических гонтов при взгляде с земли. Но при этом защищают торец от попадания внутрь мусора, не препятствуя вентиляции.
• Крепление черепицы на конек. Для стыка между скатами используются элементы особой полукруглой формы. Они закрепляются саморезами, чтобы сильный ветер не сдул детали с крыши.

При монтаже профнастила или металлочерепицы порядок работы в целом похож. Разница состоит лишь в том, что для герметизации планки конька используются особые уплотнители. По форме они соответствуют пазам и гребням кровельного материала.

Порядок действий следующий:

• сначала нужно установить на торцы коньковой планки заглушки полукруглой формы и закрепить их саморезами;
• далее защитная накладка конька кладется на деревянную планку или брус, но не фиксируется;
• после этого необходимо взять фигурный уплотнитель и вставить его в зазоры, чтобы избежать попадания воды, но не перекрыть вентиляцию;
• последним этапом является закрепление верхней детали с помощью длинных саморезов, которые достают до деревянного бруска.

Для повышения надежности кровельной конструкции заворачивать крепеж нужно через каждую волну профлиста.

Некоторые кровельщики используют для герметизации конька самодельные детали из листовой стали. Поступать так не рекомендуется, такой подход может привести к протечкам. Кроме того, оцинкованные накладки выделяются на фоне кровли и портят внешний вид коттеджа.

Итоги

Установка конька на крыше позволяет украсить дом, защитить его от попадания внутрь воды и обеспечить вентиляцию теплоизоляционного слоя чердака или мансарды. Во время работы строго следуйте инструкции и соблюдайте правила безопасности, чтобы избежать протечек, сырости и прочих неприятностей в жилых комнатах на втором этаже коттеджа.
