Главная Проекты домов Проект одноэтажного мансардного дома из кирпича с балконом, с четырьмя спальнями и встроенным гаражом

D137 Проект одноэтажного мансардного дома из кирпича с балконом, с четырьмя спальнями и встроенным гаражом

Сравнить проект В избранное

PDF Распечатать

Проект одноэтажного мансардного дома из кирпича с балконом, с четырьмя спальнями и встроенным гаражом / 1

Проект одноэтажного мансардного дома из кирпича с балконом, с четырьмя спальнями и встроенным гаражом / 2

D137

191 м²

Подготовка проекта:

33 рабочих дня

Стоимость проекта

70 300 ₽

Что входит в стоимость проекта?

Купить проект

Задайте вопросы по проекту нашему архитектору

8 (800) 200-28-83

Время работы: пн-вс: с 9:00 до 20:00

Задать вопрос по проекту

Предложения строителей Выбрать регион

6 240 500 ₽	ООО СК КЛЕВЕР
18 186 600 ₽	Медный всадник
9 186 016 ₽	Дом Мечты
7 144 481 ₽	Дом в поле

Все предложения25

Расчёт подробной сметы5

Расчёт подробной сметы

О проекте Состав проекта Варианты ³

Отзывы

Технические характеристики

Общие

Материал стен

Кирпич

Общая площадь

191 м²

Площадь застройки

117.1 м²

Приведенная площадь

178.3 м²

Количество жилых комнат/спален

Этажи

1 этаж + мансарда

Гараж

Встроенный гараж

Количество машин

Подвал / цокольный этаж

Без подвала

Длина дома

13.14 м

Ширина дома

9.54 м

Высота в коньке

7.76 м

Кровля

Металлочерепица

Облицовка внешних стен

Деревянная вагонка

Мокрая штукатурка

Толщина несущих наружных стен

380 мм

Межэтажные перекрытия

Монолитные

Внутренние не несущие перегородки

Кирпичные

Фундамент

Ленточный заглубленный из ФБС

Терраса

Терраса открытая

Дополнительные

Окна

Окна до пола

Мансардные окна

Есть

Камин

Есть

Сауна/баня внутри

Нет

Площадь гостиной

29.6 м²

Площадь кухни

10.3 м²

Количество санузлов

Окно в ванной комнате

Есть

Котельная

Есть

Хозяйский санузел

Есть

Кладовая

Балкон / лоджия

Балкон

Длина участка

21.14 м

Ширина участка

17.54 м

Файлы для скачивания

PDF Скачать информацию по проекту

Скачать, PDF

Планы помещений

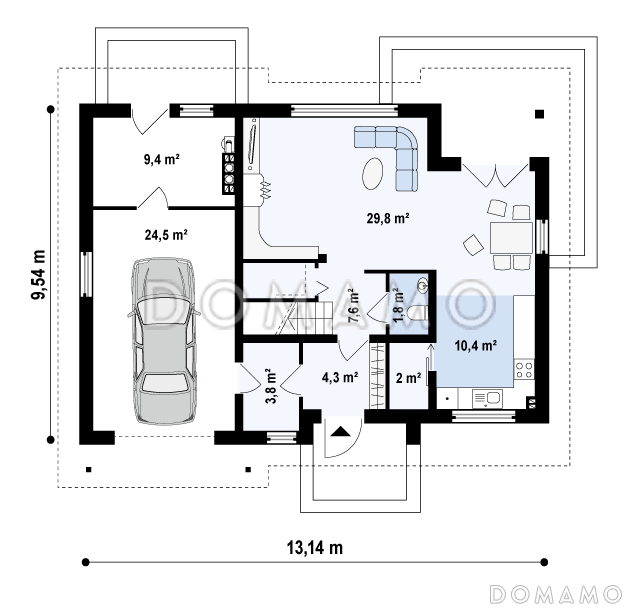

План 1 этажа

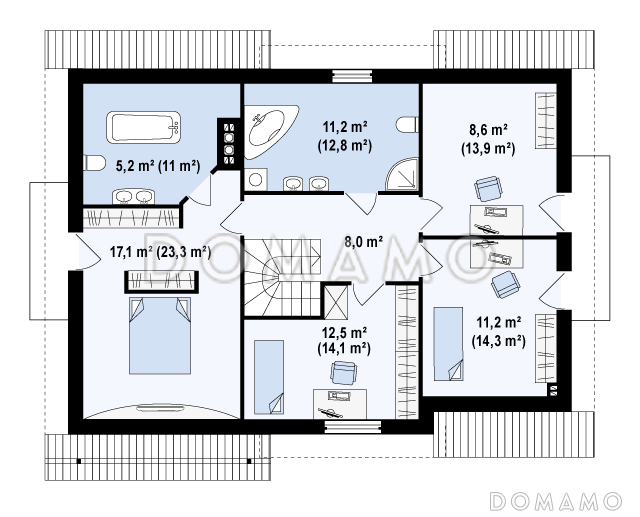

План мансардного этажа

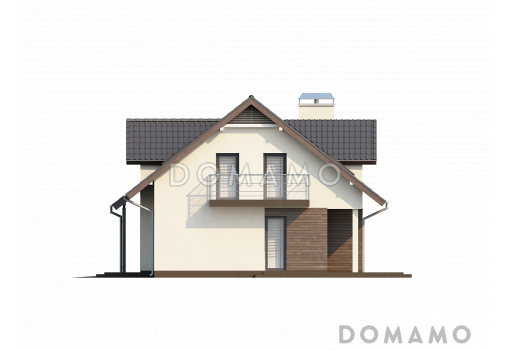

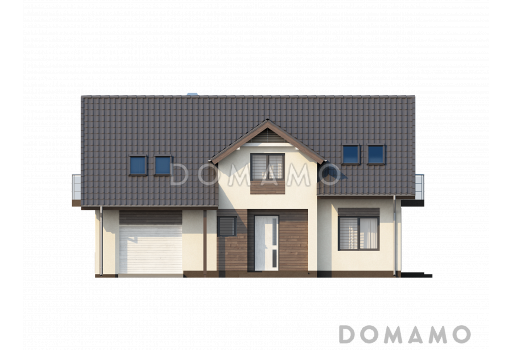

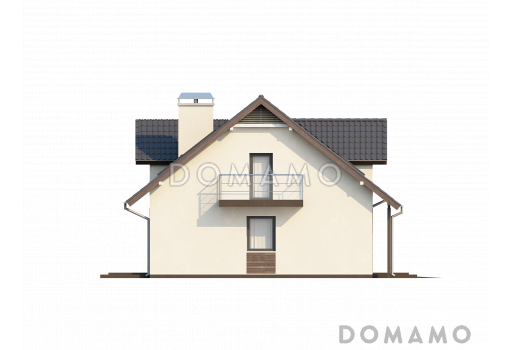

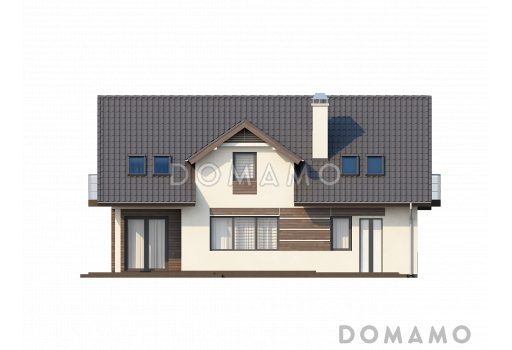

Фасады

Проект одноэтажного мансардного дома из кирпича с балконом, с четырьмя спальнями и встроенным гаражом / Фасад 1

Проект одноэтажного мансардного дома из кирпича с балконом, с четырьмя спальнями и встроенным гаражом / Фасад 2

Проект одноэтажного мансардного дома из кирпича с балконом, с четырьмя спальнями и встроенным гаражом / Фасад 3

Проект одноэтажного мансардного дома из кирпича с балконом, с четырьмя спальнями и встроенным гаражом / Фасад 4

Описание проекта

Категории проекта: с мансардой с гаражом с мансардой и гаражом для постоянного проживания кирпич в классическом стиле от 100 до 200 кв.м кирпичные дома хай-тек классические кирпичные дома кирпичные дома с мансардой дома из кирпича с гаражом с террасой из кирпича с террасой готовые загородные из кирпича одноэтажные из кирпича Показать все категории

Похожие проекты

D4489 219 м² Проект одноэтажного дома с мансардным этажом из кирпича с кабинетом, гаражом и террасой над ним 4 Спальни 15.18 м x 9.78 м Терраса 30.1 м Гараж на 1 машину Цена за проект 72 800 ₽

D3910 203 м² Проект одноэтажного мансардного дома из кирпича простой формы с кабинетом и встроенным гаражом 4 Спальни 13.91 м x 9.81 м Терраса 22.6 м Гараж на 1 машину Цена за проект 72 800 ₽

D680 171 м² Проект современного дома из оранжевого кирпича с гаражом 2 Спальни 15.3 м x 14.8 м Терраса 22.3 м Гараж на 1 машину Цена за проект 50 800 ₽

D4907 218 м² Проект одноэтажного мансардного дома из кирпича с четырьмя спальнями, эркером и гаражом 5 Спален 17.68 м x 9.18 м Терраса 20 м Гараж на 1 машину Цена за проект 70 300 ₽

Проект комфортного одноэтажного мансардного дома из кирпича с кабинетом, гаражом и тремя спальнями

D3396 207 м² Проект комфортного одноэтажного мансардного дома из кирпича с кабинетом, гаражом и тремя спальнями 4 Спальни 9.26 м x 17.06 м Терраса 45 м Гараж на 2 машины Цена за проект 70 300 ₽

D3110 175 м² Проект увеличенного одноэтажного мансардного дома из кирпича с гаражом и большим фронтонным окном 4 Спальни 8.34 м x 14.04 м Терраса 30 м Гараж на 1 машину Цена за проект 44 500 ₽

Проект одноэтажного дома из кирпича с мансардным этажом с прямоугольным эркером, балконом и пристроенным гаражом

D2266 185 м² Проект одноэтажного дома из кирпича с мансардным этажом с прямоугольным эркером, балконом и пристроенным гаражом 4 Спальни 14.94 м x 11.04 м Терраса 20 м Гараж на 1 машину Цена за проект 70 300 ₽

D4863 205 м² Проект мансардного дома из кирпича с четырьмя спальнями, необычным мансардным окном и гаражом 4 Спальни 13.61 м x 12.11 м Терраса 15 м Гараж на 1 машину Цена за проект 70 300 ₽

Состав проекта

Входит в стоимость

	Цена, руб.	Сроки, дней
	Комплект архитектурно-строительных чертежей (АС) Основной проект (АС) включает в себя разделы АР и КР. Это все, что касается строительства теплого контура дома (фундамент, стены, кровля, окна) с внешней отделкой +ведомости основных материалов. Архитектурный раздел (АР). Этот набор чертежей определяет, как будет выглядеть дом. Раздел включает: Поэтажные планы. Здесь отражена планировка каждого этажа — расположение комнат, расположение и размеры окон и дверных проемов, толщина стен, расположение дымоходов и вентиляционных каналов. Фасады. План кровли. Планы перекрытий. Разрезы — чертежи вертикального поперечного сечения дома. Они показывают высоту этажей, заглубление подвала, угол наклона крыши. Все эти значения важны, насколько человеку будет комфортно стоять в полный рост под скатной крышей, будут ли открываться двери под лестницей. ПРИМЕРНЫЙ состав Архитектурного раздела (АР). 1. Ведомость основных комплектов рабочих чертежей. Ведомость рабочих чертежей основного комплекта. Общие данные. 2. План 1-го этажа. Экспликация помещений. 3. План кровли. Спецификация перемычек. Разрезы перемычек. 4. Фасады в осях 1-4, 4-1, А-г, Г-А. Ведомость внешней отделки. 5. Разрезы 1-1. Узел примыкания деревянной обшивки фасада к штукатурному фасаду. 6. Экспликация полов. Спецификация элементов заполнения проемов. Элементы заполнения проемов. 7. Узел опирания перемычки над проемами. Узел опирания внешней стены на фундамент. Узлы армирования террасы. 8. Узлы. Конструктивный раздел (КР) Раздел включает: Чертежи фундаментов: конструкции, сечения, спецификации элементов фундамента, схемы армирования и соединений. Схемы перекрытий этажей: схема раскладки плит перекрытия, схема армирования, схема расположения балок, спецификация элементов перекрытия. Детали и узлы: примыкание конструктивных элементов друг к другу, сечения, спецификации материалов ПРИМЕРНЫЙ состав Конструктивного раздела (КР). 1. Общие данные. 2. Схема расположения монолитного фундамента на отм.-1,600 (опалубка). Разрезы 1-1, 2-2. 3. Схема расположения монолитного фундамента на отм. -1.600(армирование) 4. Монолитный фундамент ФМ-1. 5. Монолитный фундамент ФМ-2. 6. Схема расположения элементов сборного фундамента. 7. Узел устройства фундамента. Разрез 1-1. 8. Схема расположения элементов каркаса. 9. Колонна К-1. 10. Схема расположения монолитного пояса на отм. Низа +2,860 (опалубка). Разрезы 1-1, 2-2. 11. Схема расположения элементов перекрытия на отм.низа +2,860. Разрезы 1-1, 2-2. 12.Схема расположения элементов кровли. Разрез 1-1. 13. Узлы 1, 2, 3. 14. Ведомость расхода стали. Ведомость расхода бетона.	Входит в стоимость	33 рабочих дня
Основной проект (АС) включает в себя разделы АР и КР. Это все, что касается строительства теплого контура дома (фундамент, стены, кровля, окна) с внешней отделкой +ведомости основных материалов. Архитектурный раздел (АР). Этот набор чертежей определяет, как будет выглядеть дом. Раздел включает: Поэтажные планы. Здесь отражена планировка каждого этажа — расположение комнат, расположение и размеры окон и дверных проемов, толщина стен, расположение дымоходов и вентиляционных каналов. Фасады. План кровли. Планы перекрытий. Разрезы — чертежи вертикального поперечного сечения дома. Они показывают высоту этажей, заглубление подвала, угол наклона крыши. Все эти значения важны, насколько человеку будет комфортно стоять в полный рост под скатной крышей, будут ли открываться двери под лестницей. ПРИМЕРНЫЙ состав Архитектурного раздела (АР). 1. Ведомость основных комплектов рабочих чертежей. Ведомость рабочих чертежей основного комплекта. Общие данные. 2. План 1-го этажа. Экспликация помещений. 3. План кровли. Спецификация перемычек. Разрезы перемычек. 4. Фасады в осях 1-4, 4-1, А-г, Г-А. Ведомость внешней отделки. 5. Разрезы 1-1. Узел примыкания деревянной обшивки фасада к штукатурному фасаду. 6. Экспликация полов. Спецификация элементов заполнения проемов. Элементы заполнения проемов. 7. Узел опирания перемычки над проемами. Узел опирания внешней стены на фундамент. Узлы армирования террасы. 8. Узлы. Конструктивный раздел (КР) Раздел включает: Чертежи фундаментов: конструкции, сечения, спецификации элементов фундамента, схемы армирования и соединений. Схемы перекрытий этажей: схема раскладки плит перекрытия, схема армирования, схема расположения балок, спецификация элементов перекрытия. Детали и узлы: примыкание конструктивных элементов друг к другу, сечения, спецификации материалов ПРИМЕРНЫЙ состав Конструктивного раздела (КР). 1. Общие данные. 2. Схема расположения монолитного фундамента на отм.-1,600 (опалубка). Разрезы 1-1, 2-2. 3. Схема расположения монолитного фундамента на отм. -1.600(армирование) 4. Монолитный фундамент ФМ-1. 5. Монолитный фундамент ФМ-2. 6. Схема расположения элементов сборного фундамента. 7. Узел устройства фундамента. Разрез 1-1. 8. Схема расположения элементов каркаса. 9. Колонна К-1. 10. Схема расположения монолитного пояса на отм. Низа +2,860 (опалубка). Разрезы 1-1, 2-2. 11. Схема расположения элементов перекрытия на отм.низа +2,860. Разрезы 1-1, 2-2. 12.Схема расположения элементов кровли. Разрез 1-1. 13. Узлы 1, 2, 3. 14. Ведомость расхода стали. Ведомость расхода бетона.

Цена, руб.

Сроки, дней

Комплект архитектурно-строительных чертежей (АС)

Основной проект (АС) включает в себя разделы АР и КР. Это все, что касается строительства теплого контура дома (фундамент, стены, кровля, окна) с внешней отделкой +ведомости основных материалов.

Архитектурный раздел (АР).

Этот набор чертежей определяет, как будет выглядеть дом.

Раздел включает:

Поэтажные планы. Здесь отражена планировка каждого этажа — расположение комнат, расположение и размеры окон и дверных проемов, толщина стен, расположение дымоходов и вентиляционных каналов.
Фасады.
План кровли.
Планы перекрытий.
Разрезы — чертежи вертикального поперечного сечения дома. Они показывают высоту этажей, заглубление подвала, угол наклона крыши. Все эти значения важны, насколько человеку будет комфортно стоять в полный рост под скатной крышей, будут ли открываться двери под лестницей.

ПРИМЕРНЫЙ состав Архитектурного раздела (АР).
1. Ведомость основных комплектов рабочих чертежей. Ведомость рабочих чертежей основного комплекта. Общие данные.
2. План 1-го этажа. Экспликация помещений.
3. План кровли. Спецификация перемычек. Разрезы перемычек.
4. Фасады в осях 1-4, 4-1, А-г, Г-А. Ведомость внешней отделки.
5. Разрезы 1-1. Узел примыкания деревянной обшивки фасада к штукатурному фасаду.
6. Экспликация полов. Спецификация элементов заполнения проемов. Элементы заполнения проемов.
7. Узел опирания перемычки над проемами. Узел опирания внешней стены на фундамент. Узлы армирования террасы.
8. Узлы.

Конструктивный раздел (КР)

Раздел включает:

Чертежи фундаментов: конструкции, сечения, спецификации элементов фундамента, схемы армирования и соединений.
Схемы перекрытий этажей: схема раскладки плит перекрытия, схема армирования, схема расположения балок, спецификация элементов перекрытия.
Детали и узлы: примыкание конструктивных элементов друг к другу, сечения, спецификации материалов

ПРИМЕРНЫЙ состав Конструктивного раздела (КР).
1. Общие данные.
2. Схема расположения монолитного фундамента на отм.-1,600 (опалубка). Разрезы 1-1, 2-2.
3. Схема расположения монолитного фундамента на отм. -1.600(армирование)
4. Монолитный фундамент ФМ-1.
5. Монолитный фундамент ФМ-2.
6. Схема расположения элементов сборного фундамента.
7. Узел устройства фундамента. Разрез 1-1.
8. Схема расположения элементов каркаса.
9. Колонна К-1.
10. Схема расположения монолитного пояса на отм. Низа +2,860 (опалубка). Разрезы 1-1, 2-2.
11. Схема расположения элементов перекрытия на отм.низа +2,860. Разрезы 1-1, 2-2.
12.Схема расположения элементов кровли. Разрез 1-1.
13. Узлы 1, 2, 3.
14. Ведомость расхода стали. Ведомость расхода бетона.

Входит в стоимость

33 рабочих дня

Архитектурный раздел (АР).

Этот набор чертежей определяет, как будет выглядеть дом.

Раздел включает:

Поэтажные планы. Здесь отражена планировка каждого этажа — расположение комнат, расположение и размеры окон и дверных проемов, толщина стен, расположение дымоходов и вентиляционных каналов.
Фасады.
План кровли.
Планы перекрытий.
Разрезы — чертежи вертикального поперечного сечения дома. Они показывают высоту этажей, заглубление подвала, угол наклона крыши. Все эти значения важны, насколько человеку будет комфортно стоять в полный рост под скатной крышей, будут ли открываться двери под лестницей.

Конструктивный раздел (КР)

Раздел включает:

Чертежи фундаментов: конструкции, сечения, спецификации элементов фундамента, схемы армирования и соединений.
Схемы перекрытий этажей: схема раскладки плит перекрытия, схема армирования, схема расположения балок, спецификация элементов перекрытия.
Детали и узлы: примыкание конструктивных элементов друг к другу, сечения, спецификации материалов

Готово к продаже

	Цена, руб.	Сроки, дней
Паспорт рабочего проекта	8 000 ₽	5 рабочих дней	в корзину
Дополнительная копия проекта формата А3	6 500 ₽	5 рабочих дней	в корзину
Электронная копия проекта (скан распечатанной версии)	4 000 ₽	3 рабочих дня	в корзину

Разрабатывается отдельно

	Цена, руб.	Сроки, дней
Адаптация фундамента (изменение типа фундамента)	по запросу	14 рабочих дней
Дизайн интерьера (стоимость от 2200руб. за квад.метр площади)	по запросу	30 рабочих дней
Внесение изменений в проект	по запросу	20 рабочих дней
Инженерные разделы: ВК + ОВ + ЭО	23 340 ₽	33 рабочих дня	в корзину
Разработка Генплана участка, в масштабе 1:250	7 500 ₽	15 рабочих дней	в корзину
Фэншуй дома	20 000 ₽	14 рабочих дней	в корзину
Фэншуй участка	15 000 ₽	14 рабочих дней	в корзину
Фэншуй полная консультация дом+участок с выездом на объект	100 000 ₽	30 рабочих дней	в корзину

Опции проекта вы можете заказать в корзине при оформлении заказа
