Электропроводка в частном доме: что важно знать

Электропроводка в частном доме — это совокупность электрических приборов и проводов, которые обеспечивают подачу электроэнергии в разные комнаты здания. Правильно спроектированная и реализованная на практике, она станет залогом комфортной и безопасной жизни.

Основные ошибки при монтаже электропроводки

Электромонтаж требует знаний, опыта и точности. Несмотря на тщательную подготовку, даже электрики допускают ошибки, которые могут иметь серьезные последствия — от выхода из строя бытовых приборов до возгорания или поражения электрическим током.

Распространенные ошибки:

1. Отсутствие подробного плана электроснабжения. Многие приступают к монтажу без заранее подготовленной схемы, что приводит к хаотичной проводке и проблемам с последующим обслуживанием. План должен включать точное расположение проводов, розеток, выключателей и приборов. Это позволит избежать ситуации, когда провода пересекаются в неподходящих местах и доступ к ним затруднен. Отсутствие плана также часто приводит к перегрузке определенных цепей, что может спровоцировать их повреждение.

2. Неправильный подбор проводов. Кабели необходимо подбирать в соответствии с нагрузкой, которую они должны будут нести, и условиями, в которых они будут работать. Часто используются кабели со слишком маленьким сечением, что приводит к их чрезмерному нагреву, что может стать причиной пожара. Чтобы избежать этой ошибки, необходимо проверить, какую нагрузку будет нести данная линия, и выбрать кабель с соответствующим сечением.

3. Неправильная установка розеток и выключателей. Неправильное крепление может привести к короткому замыканию или поражению электрическим током. Очень важно, чтобы каждая розетка и выключатель были надежно прикреплены к стене и провода были правильно подключены. При установке розеток нужно обращать внимание на полярность проводов и на то, чтобы провода были правильно скручены и обездвижены. Неправильное подключение проводки приводит к искрам и, как следствие, возгоранию.

4. Отсутствие заземления. Заземление гарантирует безопасность использования. Часто его игнорируют или выполняют неправильно. Отказ от заземления может привести к поражению электрическим током, особенно при выходе из строя электроприборов.

5. Неправильные соединения проводов. Самые частые ошибки — неплотные соединения, отсутствие подходящих клемм или использование неподходящей арматуры. Проводные соединения всегда должны быть прочными, а кабели должны быть правильно зачищены.

6. Несоблюдение стандартов и норм. Монтаж всегда должен осуществляться в соответствии с действующими стандартами и строительными нормами. Игнорирование требований приводит к серьезным проблемам. В стандартах указаны требования к сечению проводов, расположению розеток и тд.

Правильное планирование и внимание к деталям — залог безопасности электропроводки и ее нормального функционирования. Поэтому стоит воспользоваться услугами профессиональных электриков.

Как составить схему электропроводки в частном доме

Схема электропроводки в частном доме — первый шаг подготовки к электромонтажным работам. При ее составлении необходимо соблюдать определенный порядок действий:

1. Составляется полный перечень всех электроприборов, планируемых к использованию в доме. Сюда входит не только крупная бытовая техника и светильники, но и мелкая (например, электрический чайник или хлебопечка). То есть все потребители электроэнергии, чтобы определить примерную нагрузку на сеть.

2. На бумаге или в специализированной программе создается план дома, где отмечаются все комнаты, стены, двери и окна. На нем определяется место расположения распределительного щита и электроприборов. Важна доступность щита для обслуживания и модернизации.

3. Электроприборы подключаются к распределительному щиту линиями, это будущие электрические провода. Прокладка осуществляется с учетом безопасности электроснабжения. Важно исключить пересечение проводов и предусмотреть их прокладку вдоль стен и потолков.

4. На схеме указываются типы используемых защитных устройств — предохранители, автоматические выключатели, УЗО (устройства защитного отключения). Определяется и обозначается сечение проводов, необходимое для каждого участка цепи, исходя из расчетной нагрузки. Указываются номинальные токи автоматических выключателей.

Соблюдение инструкции позволит создать базовую схему электропроводки. Данная схема может служить основой для дальнейшего проектирования электросети дома.

Что еще нужно учесть при проектировании электропроводки частного дома:

• Разработка плана с обозначением электрических точек. Необходимо создать план дома с точным указанием расположения всех электрических точек. Учитываются розетки, светильники, выключатели и другие потребители электроэнергии. Количество розеток определяется потребностями жильцов и назначением помещений.

• Формирование групп электрических точек. Электрические точки объединяются в группы по функциональному признаку и расположению — освещение, розетки жилых комнат, розетки кухонной зоны. Каждая группа подключается к распределительному щитку отдельным кабелем.

• Определение трассировки кабельных линий. Для каждой группы разрабатывается оптимальная трасса прокладки кабеля. Учитывается общая длина кабеля и минимизация числа разветвлений. Рекомендуется максимально сокращать длину кабельных линий и количество соединений.

• Подбор параметров кабеля и защитных устройств. Для каждой групповой линии требуется выбор типа и сечения кабеля. Подбираются автоматические выключатели и устройства защитного отключения (УЗО) с определением номинальных параметров.

Если это новый дом, то владелец может самостоятельно определить мощность подключения. Для этого нужно заключить договор с поставщиком услуг. Стандартно расчетная мощность для частного дома, который предназначен для круглогодичного проживания, составляет не менее 10 кВт.

Учитывается наличие мощных электроприборов, таких как плита, водонагреватель, электрический котел. Чем больше устройств надо запитать, тем больше должна быть мощность. При заключении договора с поставщиком электроэнергии лучше предусмотреть несколько большее значение мощности подключения.

Монтаж электропроводки в частном доме подчиняется определенным принципам. Их важно соблюдать при построении системы кабелей:

• Кабельные линии прокладываются строго горизонтально или вертикально. Диагональная прокладка не допускается. Параметр длины кабеля должен быть точно определен, чтобы избежать излишков и сложностей при эксплуатации.

• Каждый электроприбор подключается к источнику питания отдельным кабелем.

• Минимальное расстояние между кабелем и отопительными приборами должно составлять не менее 3 сантиметров.

• Соединение кабелей проводится в распределительных коробках. Пересечение проводов не допускается.

• Кабель прокладывается на расстоянии 5–10 сантиметров от карнизов, балок, дверных и оконных проемов.

• Электрические точки устанавливаются в местах, доступ к которым удобен.

• Выключатели располагаются с одной стороны от двери и на одинаковой высоте.

• Розетки устанавливаются на высоте 25–50 см от уровня пола или выше при необходимости.

• Розетки располагаются на расстоянии не менее 50 см от металлических конструкций.

При отсутствии опыта в электромонтажных работах рекомендуется обращаться к квалифицированным специалистам. Разработку проекта электропроводки целесообразно поручить проектному бюро.

Подготовительные работы

Перед тем, как провести проводку в доме, нужно подготовить все необходимое для этого. Выполнение этого этапа предотвратит необходимость докупать недостающие компоненты в процессе сборки.

Что включает подготовительный этап:

1. Выбор и закупка комплектующих. Сюда входит электротехническое оборудование и расходные материалы. Следует руководствоваться проектной документацией и учитывать указанные характеристики и параметры. От этого зависит безопасность и работоспособность будущей системы.

2. Выбор способа подключения к электрической сети. Определяется способ прокладки магистрального кабеля от распределительного щита к дому. Возможны два варианта — воздушный или подземный монтаж. Необходимо подготовить соответствующие чертежи мест прохождения кабеля. Для воздушного монтажа предусматривается установка опорных конструкций. При подземной прокладке требуется организация траншей.

3. Выбор способа и подготовка внутренней электропроводки. Существует два основных метода. Наружный монтаж, при котором провода прокладываются вдоль стен. Внутренний монтаж, предусматривает скрытую прокладку в стенах и перекрытиях. Для каждого варианта приобретаются отдельные монтажные элементы.

4. Выполнение разметки стен и перекрытий. Определяются места расположения электропроводки и элементов электрической системы. Разметку проводят в соответствии с проектом.

5. Подготовка каналов для электропроводки. Производится штробление стен и перекрытий. Выполняются технологические отверстия и ниши для прокладки проводов и установки элементов электрической сети. Работы выполняются в соответствии с разметкой.

В процессе важно соблюдать технику безопасности. Также следует покупать расходные материалы и оборудования только в проверенном источнике — известной торговой сети, производителя.

Этапы монтажа электропроводки в частном доме

Чтобы провести электричество в частном доме, нужно строго соблюдать последовательность действий. Как только подготовительный этап завершен, переходят непосредственно к прокладке коммуникаций и подключению.

Основные этапы:

1. Установка контура заземления. Это обязательный элемент сети. Он отвечает за безопасность жильцов при возникновении напряжения на корпусе электроприбора и гарантирует работу приборов, которые используются во влажных помещениях. Контур снижает уровень помех в электросети. Монтируется в грунте рядом со зданием. Заземление вводят внутрь дома, к электрощиту. Установка заземления обязательна для мощной электротехники. Заземление также необходимо для осветительных приборов в ванных комнатах.

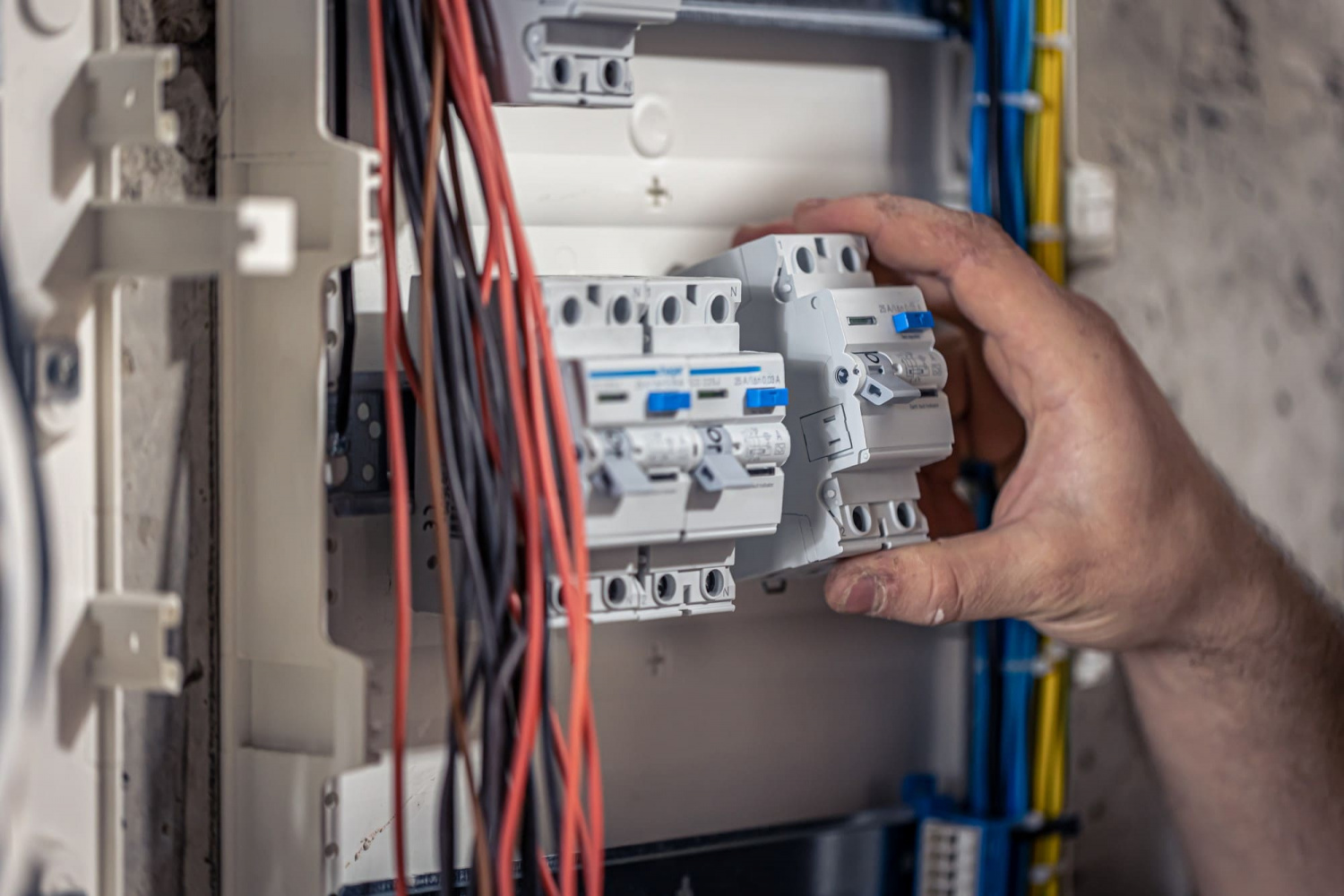

2. Монтаж элементов распределительной коробки. После разработки схемы электроснабжения и разделения потребителей по группам, выполняется монтаж распределительного щита. В щите устанавливают общие автоматы защиты и УЗО, а также автоматы и УЗО для отдельных групп потребителей. В щите размещается счетчик электроэнергии. Также монтируют нулевую шину и главную заземляющую шину. Цвет изоляции жил кабеля определяет их функцию. Белый, красный, черный или коричневый цвет изоляции соответствуют фазе. Синий цвет изоляции обозначает ноль. Желто-зеленый цвет изоляции соответствует защитному заземлению. Сборку распределительного щита завершают после окончания монтажа электропроводки.

3. Монтаж электропроводки. В новом доме электропроводку прокладывают двумя способами — открытым и закрытым:

• Открытая проводка проходит по поверхности стен. При необходимости ее защищают кабель-каналами. Открытая проводка всегда доступна для осмотра. Часто используют вариант ретро-проводки, как часть эстетики интерьера. Особенно хорошо такое оформление смотрится в деревянном домостроении. При открытом монтаже кабель фиксируют скобами к поверхности. Затем кабель закрывают коробом. Углубления для розеток и выключателей выполняют перфоратором или буром.

• При скрытом монтаже выполняют штробление стен, прокладывают провода и прячут их за отделкой. Штробы закрывают гипсом или алебастром. Этот способ более надежный и долговечный. Он сложнее и более затратный при последующих ремонтах. Для предотвращения повреждения кабелей при сверлении стен рекомендуется иметь план расположения электропроводки.

Кабельные трассы монтируются с учетом строительных норм и правил. Необходимо обеспечить надежные соединения, используя распределительные коробки. Такая организация поможет избежать аварийных ситуаций и обеспечит безопасное и эффективное использование электричества.

Одним из самых главных элементов электроустановки в частном доме выступают автоматы. Они отключают подачу питания при обрыве кабеля, коротком замыкании или перенапряжении. Они должны размещаться в легкодоступном месте. Разводка электрики в доме должна проводиться только профессиональными электриками.

Правила подключения проводки в доме

Проводка в доме, подключение которой начинается с расчета потребляемой электрической мощности — многоступенчатый процесс. В соответствии с ПУЭ, СНиП, ГОСТ и СП расчет определяет выбор сечения проводника, исходя из нагрузки, которую он будет нести. Важно учитывать каждый источник электроэнергии в доме, включая освещение и бытовые приборы.

Основные правила:

• Элементы электропроводки (распределительные коробки, розетки, выключатели) должны оставаться доступными для обслуживания. Это необходимо для проведения профилактических работ и ремонта.

• Выключатели монтируются на высоте 60–150 сантиметров от уровня пола. Место установки в каждом помещении выбирается с учетом расположения двери. Выключатель располагается с противоположной от петель стороны двери.

• Розетки устанавливаются на высоте 50–80 сантиметров от пола. Необходимо соблюдать безопасное расстояние от газовых плит, труб отопления и водоснабжения. Минимальное расстояние — 50 сантиметров.

• Расчет количества розеток производится исходя из площади помещения. Стандарт — одна розетка на каждые 6 квадратных метров. Для кухонь норма не применяется. Количество розеток определяется исходя из потребностей в электроприборах.

• Кабели прокладываются строго по вертикали и горизонтали. Углы поворота должны составлять 90 градусов. Это помогает найти кабель при ремонте.

• Кабель должен быть изолирован от металлических элементов конструкции здания. Это необходимо для исключения повреждения изоляции и предотвращения коротких замыканий.

• При параллельной прокладке расстояние между кабелями должно быть не менее 3 мм. Каждый кабель прокладывается в кабель-канале, защитном коробе или гофре. Это предохраняет от механических повреждений.

• Соединения кабелей выполняются в распределительных коробках. Важна надежная изоляция соединений. Запрещено соединение медных и алюминиевых кабелей напрямую. Скрутки не допускаются.

• Провод заземления или нулевой провод присоединяется к заземляющей шине только с использованием болтовых соединений. Это дает надежный электрический контакт.

Проектирование и монтаж электропроводки рекомендуется доверить квалифицированному электромонтажнику. Это позволит избежать ошибок и гарантирует безопасность эксплуатации.
